技術指標：

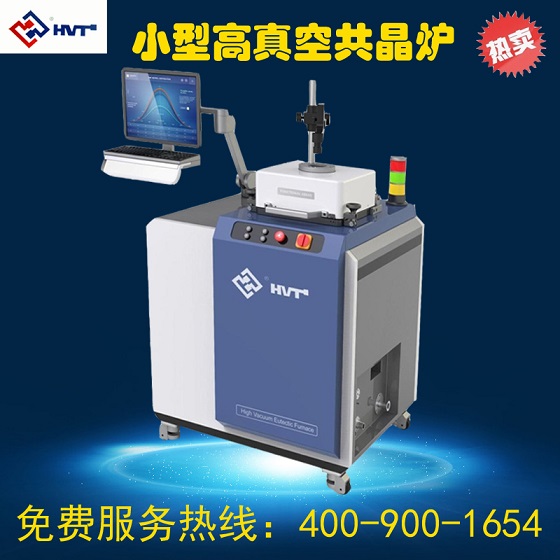

KD-V20是一款通用、高效、全工藝、高真空、加強系統保護、操作簡單、保養維修便捷的一款經濟型新型真空共晶爐（真空回流焊）；同時配置多角度高倍視頻監控相機，與實時溫度曲線、真空度等重要技術參數同步錄制、同步畫面顯示，加強了對新品工藝數據的整理統計及焊接產品的監控及分析；強大的工藝數據庫，可以指導您找到問題的處理方案，不同程度的操作人員可以熟練掌握設備工藝及操作調試
【特點】 `
應用領域：IGBT模塊、MEMS封裝、大功率器件封裝、光電器件封裝、氣密性封裝等；
1、觀察系統：腔體帶可視窗口, 可實時觀察焊接過程；
2、加熱系統：配置加熱速率調節控制系統，可分別進行高精度動態溫度控制，同時保證承載臺溫度均勻度；
3、真空系統：設備配置直聯高速旋片式真空泵，可快速實現爐腔達到1pa；
4、冷卻系統：設備采用水冷卻系統，保證在高溫真空環境下可以快速降溫；
5、軟件系統：升降溫可編程控制，可根據工藝設置升降溫曲線，每條曲線都可自動生成，可編輯、修改、存儲等；
6、控制系統：軟件模塊化設計可獨立設置工藝曲線、真空抽取、氣氛、冷卻等，并可合并生產工藝，實現一鍵操作；
7、數據記錄系統：具有不間斷的實時監控和數據記錄系統，軟件曲線記錄、溫控曲線保存、工藝參數保存、設備參數記錄、調用；
8、快速的降溫速度：腔體中設立了獨立的水冷和氣體冷卻裝置，使被焊接器件實現快速降溫；
9、低空洞率的焊接質量：確保焊接之后，大面積焊盤實現3%以下的空洞率；
10、整機結構的設定，便于后期的維護與保養，1個人可輕松完成加熱結構保養及助焊劑清潔回收，更換加熱管只需2分鐘；
11、保護系統：根據多件制造經驗，多項安裝保護系統，客戶可放心使用；
|
KD-V20技術規格 |
||
|
基本參數 |
外觀尺寸 |
900 x 800 x 1300 mm (LxWxH) |
|
重 量 |
約 120 kg |
|
|
真 空 度 |
1Pa |
|
|
有效焊接面積 |
200 mm x 160mm |
|
|
爐膛高度 |
100mm |
|
|
溫度范圍 |
最高可達450°C |
|
|
升溫速率 |
最高可達 120°C /min |
|
|
降溫速率 |
≥120℃/min |
|
|
橫向溫差 |
±2% |
|
|
爐膛負載 |
5kW 底部加熱系統 |
|
|
加熱平臺 |
特殊處理加熱平臺 |
|
|
電源標準 |
380V, 50HZ/60HZ |
|
|
電 流 |
最大可達.max. 3 x20 A, 50-60 HZ |
|
|
控制參數 |
控制方式 |
西門子PLC+觸屏 |
|
可監視窗口 |
帶可視窗口 （1個） |
|
|
溫度曲線設置 |
溫度+時間（可設置溫度、時間；也可以設置升溫斜率；）（最多可以設定150個工藝階段） |
|
|
接 口 |
COM |
|
|
選 配 項 |
焊接視覺檢測系統 |
※可選配50-200倍放大，觀測、分析焊接過程； ※軟件視頻錄制功能，便于新產品工藝開發及分析 |
|
安全系統 |
腔體溫度超高報警、階段升溫過度報警； |
|
|
系統自檢功能，生產前各項功能正常狀態下，程序允許可以運行 |
||
|
冷卻水壓力檢測系統，低壓報警，軟件提示 |
||
|
一鍵式切斷加熱部分電源 |
||
