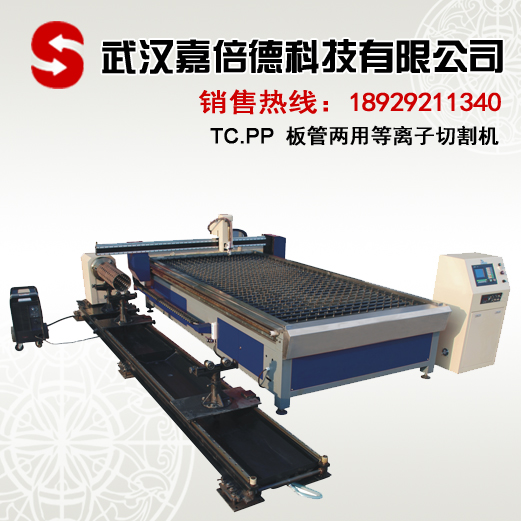

板管兩用等離子切割機
型號：TC.PP

設備型號:
    TC.PP-13
    TC.PP-15
    TC.PP-20

設備描述：
TC.PP板管兩用等離子切割機采用臺式復合數控切割機結構， 整機提供板、管切割一體解決方案，屬于行業定制機型，投資成本低、回報收益快。整機采用雙邊驅動設計，提供紅光定位跟蹤及自動對刀功能，精準定位切割，品質優異！控制系統獨立設計，選用進口專用等離子板管切割系統，具有光耦隔離抗干擾信號屏蔽系統；提供強大的圖形儲存庫，自動排料。選用進口光電防撞限位系統，獨創360度保護方式。

基本配置:
    設備尺寸3000*1500mm；單割炬配置（等離子切割），專用弧壓自動調高配置。

設備特點:
    ● 主機架構：整機采用臺式鋼架結構，具備穩定性高、運行速度快、剛性好慣量小等特點。 并提供整機切割操作平臺，免除用戶現場配備顧慮，有效保證切割精度；
    ● 縱、橫向傳動可采用 精密齒條及直線導軌，配備進口伺服及精密導軌，德國行星減速技術，整機運行精確穩定；
    ● 調高升降體采用專利防撞技術，獨創360度保護方式；
    ● 編程具有強大圖形存儲庫，具備自動排料功能；
    ● 控制系統進口專用等離子板管切割系統，配備專業光耦隔離抗干擾信號屏蔽系統；
    ● 配備40-200A等離子電源，無極調節，電源選配；
    ● 等離子切割系統采用水冷方式冷卻，設備連續工作率高達100%。

技術參數:
    橫向跨度：1500mm（可加寬至2000mm）                         有效切割寬度：1500mm
    縱向長度：3000mm（可加長至6000mm）                         有效切割長度：2500mm
    切割割炬：1組                                              板材切割厚度：0.2-30mm
    管材切割直徑：40-600mm                                     管材切割厚度：0.2-25mm
    交互界面：17英寸LCD彩顯（可選用觸摸式 )                    整機運行速度：0-15000mm/min（伺服）
    驅動方式：雙邊驅動                                         自動調高行程：150-200mm
    數控系統：進口專用等離子板管切割系統                       驅動電機：日本伺服電機
    等離子電源：選配進口等離子發生器                           減速電機：德國行星減速機
    整機重量：約1500kg                                         最小線寬：1.5mm

補充說明:
    ● 本設備有效切割管徑為40-600mm，600mm以上大口徑鋼管必須加配大功率電機（需加差價）；30-80mm小口徑鋼管需對相貫線爪盤改造，交貨周期延長一周；
    ● 本設備標準配置推薦使用等離子切割加工；
    ● 鋼管長度超過6000mm切割需配套加長相貫線導軌及臺式數控切割機部分縱向軌道，單方面加長軌道將無法完成板管兩用切割。
