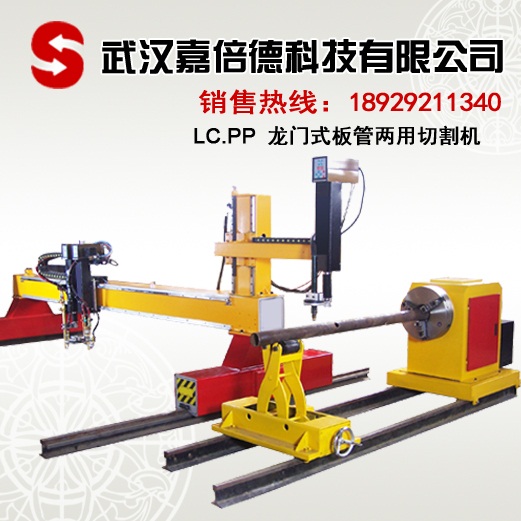

板管兩用切割機
型號：LC.PP

設備型號:
    LC.PP-30
    LC.PP-40

設備描述：
LC.PP板管兩用切割機用于進行圓管的相貫線切割以及鋼板的異形加工的定制機型，其工作原理是：將相貫線切割專用部件，配置到懸臂式或龍門式數控切割機上，來完成相貫線切割。其最大特點：當批量不大時實現一機多用（圓管及鋼板的數控切割），從而減少設備投入和場地占用。

基本配置:
    設備尺寸6000*3000mm；相貫線切割導軌6000mm；單割炬配置（火焰、等離子切割任選），配自動點火，電動調高配置。

加工特點:
    ● 能在主管上切割多個不同方向、不同直徑的圓柱相貫線孔，滿足支管軸線與主管軸線偏心和非偏心的垂直相交的條件；
    ● 能在支管端部切割圓柱相貫線端頭，滿足支管軸線與主管軸線偏心和非偏心的垂直相交、傾斜相交的條件；
    ● 能在圓管端部切割斜截端面；能在圓管上切割焊接彎頭，“蝦米節”兩端斜截斷面；能切割與環形主管相交的支管相貫線端頭；
    ● 能切割變角度坡口面；能在圓管上切割方孔、腰形孔；能進行鋼管截斷。

技術參數:
    橫向跨度：3000mm（可加寬）                                 有效切割寬度：2200mm
    縱向長度：6000mm（可加長）                                 有效切割長度：5000mm
    相貫線導軌長度：6000mm（可加長）                           相貫線切割長度：5000mm
    切割割炬：1組（火焰切割，可加配多套割炬）                  板材切割厚度：0.2-30mm
    管材切割直徑：30-1000mm                                    管材切割厚度：6-80mm
    交互界面：8英寸LCD彩顯（可選用觸摸式）                     整機運行速度：0-3500mm/min（步進）
    驅動方式：雙邊驅動                                         自動調高行程：230mm
    數控系統：國產專用板管切割系統                             驅動電機：步進電機
    調高裝置：電動調高控制系統                                 減速電機：行星減速機
    整機重量：約1300kg                                         最小線寬：1.5mm

補充說明:
    ● 本設備有效切割管徑為30-800mm，800-1000mm大口徑鋼管必須配德國進口減速機、日本松下伺服電機（需加差價）；30-80mm小口徑鋼管需對相貫線爪盤改造，交貨周期延長一周；
    ● 本設備標準配置推薦使用火焰切割加工，僅適用Q234/Q345材質鋼管及鋼板切割，對于不銹鋼等材質材料切割建議更換等離子切割方式，或參考本公司TC.PP板管兩用等離子切割機設備；
    ● 鋼管長度超過6000mm切割需配套加長相貫線導軌及龍門數控切割機部分縱向軌道，單方面加長軌道將無法完成板管兩用切割。
