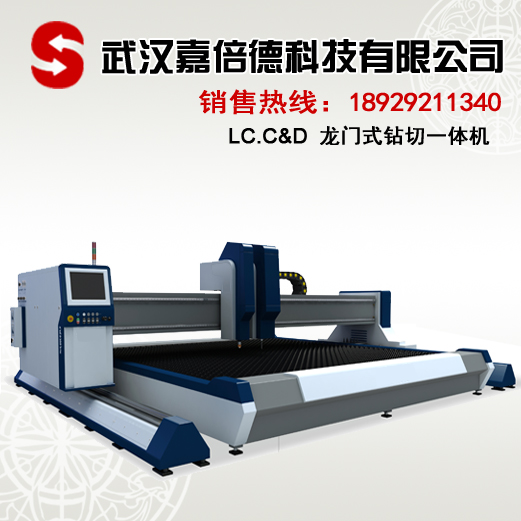

龍門式鉆切一體機
型號：LC.C&D

設備型號:
    LC.C&D-30
    LC.C&D-40

設備描述：
　　LC.C&D龍門式鉆切一體機采用龍門式結構， 將快速鉆削和等離子切割成功地融為一體，通過數控程序控制一次性完成鋼板的鉆孔、攻螺紋及數控等離子切割加工，在一臺設備上可以實現多個工藝流程的操作，省去了多次的上下料過程，極大的提高了設備的利用效率。
 整機采用大橫截面鋼結構橫梁，堅固耐用的專用導軌；配以雙邊驅動系統，機器運行具備良好的精確性和穩定性。配備高端精細等離子系統、傳動系統、控制系統、其主要優點是換刀方便可靠、鉆孔和攻螺紋效率高、運行速度快、切割精度高。只需一次裝卡，可以完成全部工序，特別適合工程機械、礦山機械、橋梁制造、鋼結構制造以及機械制造等行業。
　　
基本配置:
　　設備尺寸3000*8000mm；雙割炬配置（火焰/等離子各一），配自動點火，弧壓自動調高配置， 進口海寶等離子電源一臺。

設備特點:　　
    機械結構:
    ● 導軌：采用大橫截面梯形導軌結構，剛性好，堅固耐用；
    ● 縱橫向驅動：采用進口伺服驅動器、伺服電機加齒輪齒條驅動；
    ● 進口直線導軌，無失步現象，確保高精度穩定運行；
    ● 高精度行星減速技術；
    ● 氣路系統：由中央配氣系統集中控制，配上電磁閥、調節閥、連續脈沖自動點火器，輕易實現人工智能控制；
    ● 拖鏈系統：縱向和橫向的電纜和氣管都用拖鏈進行傳輸；
    數控系統:
    ● 基于PC控制技術，更先進的控制技術、更高的穩定性、更靈活的產品升級、更專業的操作界面、更多的功能擴展；模塊化硬件設計，利用以太網接口進行通訊，體積小，裝卸快捷，接線簡單，USB接口；所有功能集成到一個控制軟件中，支持不同切割介質、配置不同功能的控制軟件，從而實現多功能一體鉆切設備控制；
    ● 采用Windows視窗操作系統，擁有等離子電流調節、氣壓控制、Z軸調高控制功能，任意實現直線插補、圓弧插補、擬合、反向間隙補償、絲桿螺距誤差補償、割縫補償?shù)缺姸喙δ?br />     ● 全自動獨立初始高度感應系統；
    ● 使用BT40刀具，專業鉆刀數控系統；
    ● 主軸及外部的水冷卻系統；
    ● 刀具長度自動測量系統；
    ● 氣體輔助冷卻系統；
    套料功能:
    ● 配置自動編程套料軟件；
    等離子切割系統:
    ● 配置海寶精細等離子電源、凱爾貝類激光等離子電源；
    定位跟蹤系統:
    ● 加工之前精準定位起始點；
    ● 加工過程中自動跟蹤割炬，確保板材加工無誤；
　　
技術參數:
    割炬升降行程：200mm                                      切割速度：0-6000mm/min
    切割寬度：3000-4500mm                                    空車速度：25 000mm/min
    切割長度：根據用戶要求                                   等離子切割厚度：25-50mm 視等離子電源功率
    定位精度：±0.2mm                                        高度控制精度：±0.2mm（弧壓控制）
    重復精度：±0.15mm                                       主軸功率：4kw
    對角線偏差：在2m*1.5m范圍內小于0.5mm                     最大轉速：100-4500rpm
    切割直線角：≤±0.5mm                                    最大鉆削進給：9000mm/min
    斜度偏差：≤2°（角偏差和垂直切割）                      最大鉆削扭矩：12Nm
    數控系統：進口品牌高端工業控制系統                       最大主抽扭矩：30NM
    主軸轉速：100-4500rpm                                    進給量：0.05-3mm/rev
    板材夾緊力:3000N (最大)                                  鉆孔直徑：25mm (最大)
    攻螺紋直徑:16mm (最大)                                   鉆削板材厚度：50mm (最大)
