隨著信息時代高新技術的飛速發展，人們對及時獲取并顯示各類信息的欲望日益強烈，對傳播媒體的要求也越來越高。人們越來越注重各類政府信息、相關政策的播放形式。led顯示屏憑借著體積小，亮度高，播放形式多樣的特點，成為企業、行政事業單位的首選設備。



　　LED顯示屏系統組成



　　led顯示屏系統由三大部分組成：顯示屏體、數據處理和控制計算機。各部分示意圖如下：

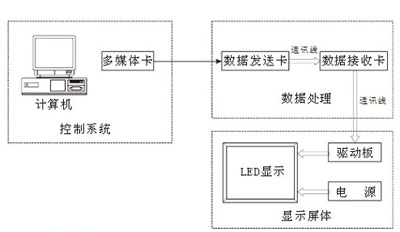

LED顯示屏系統組成示意圖



　　控制計算機負責接收和處理外來的信號，并通過DVI卡將信號轉換為led屏體適用的數字信號。數據處理部分是將多媒體卡生成的數字信號通過差分及復合后送到led屏體。顯示屏體將數字信號以圖形圖像的方式表達出來。顯示屏體



　　顯示屏體主要由顯示模塊、顯示驅動電路板、電源和顯示單元板幾部分組成。顯示模塊是由像素點組成的顯示單元。像素點內植有發光二極管（英文縮寫“led”）。其中雙基色顯示屏的發光二極管有二種基色：紅（R）、綠（G）。通過控制使得兩種基色都具有256種變化，則每個像素點可獲得65,536種彩色色調。由幾萬個像素點組成的整個顯示屏就能表現色彩豐富的圖像效果。



　　顯示驅動電路板由大規模集成電路和線路板構成。以插接方式與顯示模組連接，作為顯示模組的載體，同時擔負了對顯示數據的傳輸和驅動。驅動IC采用專用于LED顯示屏的驅動芯片，具有恒流、每個發光點亮度可調等先進的控制功能。



　　顯示屏專用直流開關電源為顯示模組提供了恒定、精確的工作電壓。此種開關電源具有恒壓特性，輸出電壓不隨負載的變化而變化，并具有過壓、過流、過熱等保護功能，是顯示系統正常、穩定工作的基本保證。



　　數據處理



　　數據處理部分由數據發送卡、數據接收卡和高速數據電纜組成。



　　數據發送卡安裝在控制計算機旁邊，是VGA顯示卡到大屏之間的接口卡,通過該卡,VGA顯示屏上的數據以120幀/秒的速率實時向大屏傳送。



　　高速數據傳輸電纜作為數字信號的傳輸載體，消除了高頻弱信號傳輸產生的干擾，增加了系統的穩定性和可靠性。



　　數據接收卡接收來自發送卡的數字信號，將所接受的信息自動分配到大屏幕的每個顯示單元，并向顯示屏屏體提供完成顯示所需要的各種控制信號，使顯示屏屏體可再現層次豐富、動態感強的畫面。通過不同的算法控制時序以產生灰度。同時可以暫存大量的視頻信號，并向屏體掃描。數據接收卡保證了顯示畫面色彩的真實性、動作的平滑性和圖像的穩定性。其元件分布圖如下：

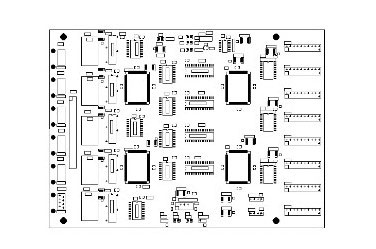

顯示屏元件分布圖



　　數據發送卡和接收卡是連接控制主機和顯示屏體的橋梁。在卡上采用了美國LATTICS公司的現場可編程邏輯陣列（FPGA）MACH4，極大的提高了系統的集成度和靈活性。



　　控制系統



　　控制系統由控制計算機、DVI卡組成。DVI卡安裝于計算機內，將信號源的模擬信號轉換為數字信號，同時動態的在VGA監視器上顯示。

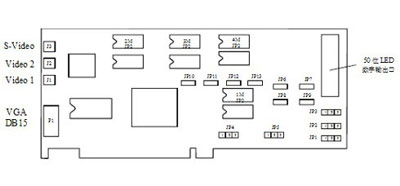

DVI卡結構框圖



　　控制計算機的作用主要負責調整畫質及控制切換各種視頻源，控制器可按TCP/IP協議連入中心的網絡系統，負責定時從網絡中取出所要顯示的信息，并可根據需要把相關的信息顯示在大屏幕上。另外，中央控制器可下達開、關顯示屏電源命令，通過終端控制器和運轉控制器分別執行?；九渲脼?86以上、64兆內存、8G硬盤、光驅、Windows2000/XP操作系統。但最好采用PentiumⅢ以上中央處理器，能更好、更快的實現各種顯示功能。
