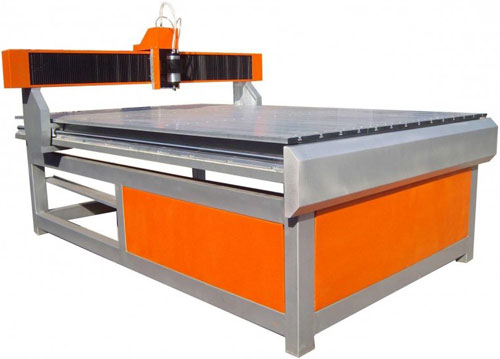

雕刻機變頻器的干擾方式及一般如何處理？



　　A. 傳播方式：



　?。?）輻射干擾；



　?。?）傳導干擾



　　B. 抗干擾措施：對于通過輻射方式傳播的干擾信號，主要通過布線以及對放射源和對被干擾的線路進行屏蔽的方式來削弱。對于通過線路傳播的干擾信號，主要通過在變頻器輸入輸出側加裝濾波器，電抗器或磁環(huán)等方式來處理。具體方法及注意事項如下：



　?。?）信號線與動力線要垂直交叉或分槽布線。



　?。?）不要采用不同金屬的導線相互連接。



　　（3）屏蔽管（層）應可靠接地，并保證整個長度上連續(xù)可靠接地。



　?。?）信號電路中要使用雙絞線屏蔽電纜。



　?。?）屏蔽層接地點盡量遠離變頻器，并與變頻器接地點分開。



　?。?）磁環(huán)可以在變頻器輸入電源線和輸出線上使用，具體方法為：輸入線一起朝同一方向繞4圈，而輸出線朝同一方向繞3圈即可。繞線時需注意，盡量將磁環(huán)靠近變頻器。



　　（7）一般對被干擾設備儀器，均可采取屏蔽及其它抗干擾措施。
