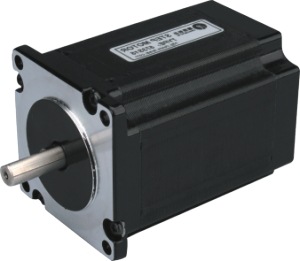

步進電動機不能直接接到工頻交流或直流電源上工作，而必須使用專用的步進電動機驅動器，它由脈沖發生控制單元、功率驅動單元、保護單元等組成。驅動單元與步進電動機直接耦合，也可理解成步進電動機微機控制器的功率接口，這里予以簡單介紹。



1. 單電壓功率驅動接口



　　在電機繞組回路中串有電阻Rs，使電機回路時間常數減小，高頻時電機能產生較大的電磁轉矩，還能緩解電機的低頻共振現象，但它引起附加的損耗。一般情況下，簡單單電壓驅動線路中，Rs是不可缺少的。Rs對步進電動機單步響應的改善。



2.雙電壓功率驅動接口



　　雙電壓驅動的基本思路是在較低（低頻段）用較低的電壓UL驅動，而在高速（高頻段）時用較高的電壓UH驅動。這種功率接口需要兩個控制信號，Uh為高壓有效控制信號，U為脈沖調寬驅動控制信號。功率管TH和二極管DL構成電源轉換電路。當Uh低電平，TH關斷，DL正偏置，低電壓UL對繞組供電。反之Uh高電平，TH導通，DL反偏，高電壓UH對繞組供電。這種電路可使電機在高頻段也有較大出力，而靜止鎖定時功耗減小。



3.高低壓功率驅動接口



　　高低壓驅動的設計思想是，不論電機工作頻率如何，均利用高電壓UH供電來提高導通相繞組的電流前沿，而在前沿過后，用低電壓UL來維持繞組的電流。這一作用同樣改善了驅動器的高頻性能，而且不必再串聯電阻Rs，消除了附加損耗。高低壓驅動功率接口也有兩個輸入控制信號Uh和Ul，它們應保持同步，且前沿在同一時刻跳變。高壓管VTH的導通時間tl不能太大，也不能太小，太大時，電機電流過載；太小時，動態性能改善不明顯。一般可取1~3ms。（當這個數值與電機的電氣時間常數相當時比較合適）。



4.斬波恒流功率驅動接口



　　恒流驅動的設計思想是，設法使導通相繞組的電流不論在鎖定、低頻、高頻工作時均保持固定數值。使電機具有恒轉矩輸出特性。這是目前使用較多、效果較好的一種功率接口。R是一個用于電流采樣的小阻值電阻，稱為采樣電阻。當電流不大時，VT1和VT2同時受控于走步脈沖，當電流超過恒流給定的數值，VT2被封鎖，電源U被切除。由于電機繞組具有較大電感，此時靠二極管VD續流，維持繞組電流，電機靠消耗電感中的磁場能量產生出力。此時電流將按指數曲線衰減，同樣電流采樣值將減小。當電流小于恒流給定的數值，VT2導通，電源再次接通。如此反復，電機繞組電流就穩定在由給定電平所決定的數值上，形成小小的鋸齒波。



　　斬波恒流功率驅動接口也有兩個輸入控制信號，其中u1是數字脈沖，u2是模擬信號。這種功率接口的特點是：高頻響應大大提高，接近恒轉矩輸出特性，共振現象消除，但線路較復雜。目前已有相應的集成功率模塊可供采用。



5.升頻升壓功率驅動接口



　　為了進一步提高驅動系統的高頻響應，可采用升頻升壓功率驅動接口。這種接口對繞組提供的電壓與電機的運行頻率成線性關系。它的主回路實際上是一個開關穩壓電源，利用頻率-電壓變換器，將驅動脈沖的頻率轉換成直流電平，并用此電平去控制開關穩壓電源的輸入，這就構成了具有頻率反饋的功率驅動接口。
