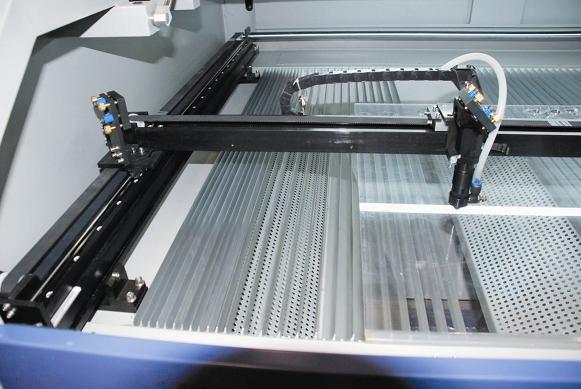

1、激光電源---供給激光振蕩用的高壓電源。
2、激光振蕩器---產生激光的主要設備
3、折射反射鏡----用于將激光導向所需要的方向。為使光束通路不發生故障，所有反射鏡都要用保護罩加以保護。
4、割炬---主要包括槍體、聚焦透鏡和輔助氣體噴嘴等零件。
5、切割工作平臺---用于安放被切割工件，并能按控制程序正確而精確地進行移動，通常由伺機電機驅動。
6、割炬驅動裝置----用于按照程序驅動割炬沿X軸和Z軸方向運動，由伺服電動機和絲桿等傳動件組成。
7、數控裝置----對切割平臺和割炬的運動進行控制，同時也控制激光器的輸出功率。
8、操作盤----用于控制整個切割裝置的工作過程。
9、氣瓶----包括激光工作介質氣瓶和輔助氣瓶，用于補充激光振蕩的工作氣體和供給切割用輔助氣體。
10、冷卻水循環裝置----用于冷卻激光振蕩器。激光器是利用電能轉換成光能的裝置，如CO2氣體激光器的轉換效率一般為20%，剩余的80%能量就變換為熱量。冷卻水把多余的熱量帶走以保持振蕩器的正常工作。
11、空氣干燥器----用于向激光振蕩器和光束通路供給潔凈的干燥空氣，以保持通路和反射鏡的正常工作。
