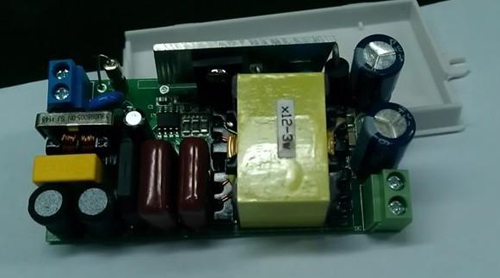

led驅動電源設計與調試都不算太難，但需要做到調試前計算、調試時測量、調試后老化就可以完成。
1、led電流大小
2、芯片發熱
這主要針對內置電源調制器的高壓驅動芯片，降低芯片的功耗，不要引入額外的功耗，做好散熱。
3、功率管發熱
功率管的功耗分成兩部分，開關損耗和導通損耗。LED是電驅動應用，開關損害要遠大于導通損耗。開關損耗與功率管的cgd和cgs以及芯片的驅動能力和工作頻率有關，所以要解決功率管的發熱可以從以下幾個方面解決：
A、不能片面根據導通電阻大小來選擇MOS功率管，因?yàn)閮?nèi)阻越小，cgs和cgd電容越大。
B、剩下的就是頻率和芯片驅動能力了，這里只談?lì)l率的影響。頻率與導通損耗也成正比，所以功率管發熱時，首先要想想是不是頻率選擇的有點高。當頻率降低時，為了得到相同的負載能力，峰值電流必然要變大或者電感也變大，這都有可能導致電感進入飽和區域。如果電感飽和電流夠大，可以考慮將CCM(連續電流模式)改變成DCM(非連續電流模式)，這樣就需要增加一個負載電容了。
4、工作頻率降頻
降頻主要由兩個方面導致。輸入電壓和負載電壓的比例小、系統干擾大。對于前者，注意不要將負載電壓設置的太高，雖然負載電壓高，效率會高點。
對于后者，可以嘗試以下幾個方面：a、將最小電流設置的再小點;b、布線干凈點，特別是sense這個關鍵路徑;c、將電感選擇的小點或者選用閉合磁路的電感;d、加RC低通濾波吧，這個影響有點不好，C的一致性不好，偏差有點大，不過對于照明來說應該夠了。
5、電感或者變壓器的選擇
鑒于大功率發光二極管工作電壓僅為3V,通過全橋整流將220V交流電變成直流電,在全橋上的電壓降約為1.8V,只驅動一只發光二極管工作的電能利用效率僅為60%。必須把3只以上發光二極管串聯起來工作,才能使總的電能利用效率超過80%。
為了滿足人們對變換采光的喜好，顆根據三基色合成白光原理,將紅、綠、藍3只1W大功率發光二極管串聯起來工作,就可以獲得相當于3W發白光的LED所達到的亮度。同時還可以組合出6種彩色光線。
