電子雕刻凹版，是60年代出現的制版方法，其特點是不用炭素紙曬印，不再進行化學的腐蝕。以圖像處理后的義片為原稿，利用電子回路的雕刻機，在銅印版滾筒表面，直接雕刻出網穴制成印版。



　　電子雕刻凹版的畫面細膩，層次豐富，質量容易控制，廣泛的用于凹版印刷之中。



　　(一)電子雕刻機工作的基本原理



　　電子雕刻機由原稿滾筒(或叫掃描滾筒)、印版滾筒、掃描頭、雕刻頭、傳動系統、電子控制系統等組成。



　　電子雕刻機的工作原理是：掃描頭對原稿進行掃描，從原稿上反射回來的強弱不同的光信號，經過光電轉換器使光信號轉換成電信號，再通過放大器和數據處理，使光的強弱轉換為電流的大小，控制雕刻頭在銅滾筒上進行雕刻。



　　電子雕刻機工作時，原稿滾筒和雕刻滾筒同步運轉，同時，雕刻系統沿著滾筒軸向移動，用尖銳的鉆石刀在雕刻滾筒上按信號雕刻出網穴，如圖4-25所示。雕刻系統由掃描系統通過計算機來控制，銅滾筒上形成的穴網，是計算機中一附加信號生成的，此信號能使刻刀連續有規則的振動，網穴的大小及深度由原稿的密度來決定，被掃描原稿的密度和被刻出的網穴深度之間的數量關系，可以在計算機上調整。

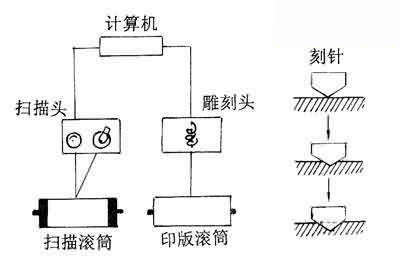

圖1電子雕刻機工作原理圖



　　電子雕刻機的功能越來越多，如：能進行圓周方人放倍率的變化，圓周方向無縫雕刻，自動選擇層次，調整網穴角度等。



　　(二)電子雕刻的凹版的制作



　　電子雕刻凹版的制作過程為：



　　制掃描底片→安裝印版滾筒→測試→雕刻→鍍鉻



　　1.制掃描底片



　　以往的掃描底片，采用的是連續調的乳白片，造價昂貴，底片質量很難控制。80年代，電子雕刻機加入電子轉換組件，按設計好的程序進行膠凹轉換，即用膠印用的加網底片，雕刻凹版。因此，現在大多使用分色加網的底片制版。



　　2.安裝印版滾筒



　　用吊車將印版安裝在電子雕刻機上，雕刻前清除版面的油污、灰塵、氧化物。把掃描底片平服的粘貼在原稿滾筒上。



　　3.測試



　　根據原稿(掃描片)的要求和油墨的色相，結合印刷產品制定試刻值，例如，裝飾印刷的紙張比較粗糙，吸墨性強，雕刻深度須在45μm～50μm才能達印刷要求，必須調整雕刻放大器上的電流、電壓。



　　4.雕刻



　　掃描頭對原稿進行掃描，雕刻頭與掃描頭同步運轉，印版滾筒表面被雕刻成深淺不同的網穴。

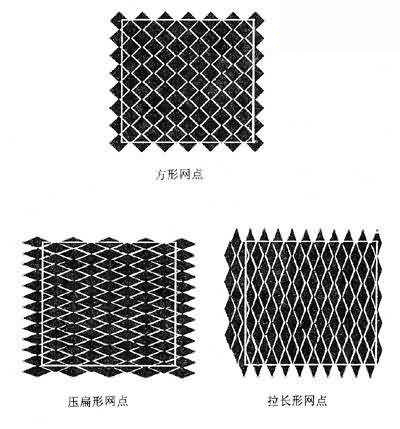

　　新型的電子雕刻機有三種形狀的網點角度，可以在操作時任意選擇，以免發生因套印不準而產生的龜文。三種網點角度如圖2所示。

圖2凹版角示意圖



　　在雕刻文字時，細微的筆道不能丟失，必須選用細網線雕刻，如果用100線/cm，文字的雕刻可以達到十分理想的效果。



　　現在，電子雕刻凹版多采有分體式的電子雕刻系統制版，即掃描儀和電子雕刻機分離，分別和圖像工作站的輸入、輸出接口相連。掃描儀能掃描陽圖、陰圖底片，殷能掃描乳白片還能進行膠凹轉換。工作站具有多種圖像處理功能，對圖像可進行整體、局部的色彩修正，剪切、組合和縮放、色彩漸變。使黃、品紅、青圖像與線條圖像合二為一等。電子雕刻機的網線范圍從31.5～200線/cm。
