經過20多年的發展，led顯示屏技術雖然得到了很大的成熟，但許多技術細節問題依然存在，顯示屏的斑塊現象就是其中之一。



　　led顯示屏斑塊現象由來已久，幾乎形成了一種被所有人忽視的行業瑕疵，一些配件企業雖然不斷的改善工藝，努力的去解決，但是收效甚微。

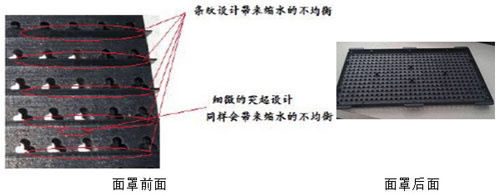

　　LED顯示屏的斑塊化現象

　　上圖是從網絡上直接找到的箱體照片，后面兩張是行業內很著名的兩個上市廠家的（從他們網頁上直接截?。?a href="http://www.yskii.cn/mall/search.php?kw=%E6%A8%A1%E7%BB%84" target="_blank">模組的斑塊現象雖然得到改善，但是也很明顯。



　　那么LED顯示屏斑塊是怎么產生的呢？下面通過材料和形狀的分析將得出結論：

　　led模組面罩的后面是平面的，而前面由于考慮到光型的問題，設計了條紋狀突起和燈的帽沿，也就是我們這樣設計重點考慮前面的光型；恰恰由于我們的這種設計，且對PC材料的縮水考慮不盡全面，導致了材料因縮水引起的表面應力分布的不平衡（縮水，是指材料成型后的收縮率，不同的材料的收縮率不同），面罩前面的條紋狀突起縮水比后面的平面縮水要多，同樣前面產生的應力比后面產生的應力也大，應力的前后不平衡造成面罩往后部凹陷；



　　那么現象呢？因?yàn)椴牧峡s水和設計缺陷所導致的面罩前后應力分布不平衡，且使模組面罩表面應力呈不均勻分布，模組面罩中間部分的受到縮水產生的應力比邊緣要大，所以面罩一般都是中間往后部凹的多。



　　或許有人會說，模組面罩是軟的，我用模組底殼把面罩中間給頂起，這種現象就應該消失吧？可結論是無情的-------“不會”。



　　另外一種現象，由于材料的縮水，造成了面罩表面對光的反射曲率也產生了影響，所以從視覺上增加了顯示屏的斑塊的感覺。



　　由上面的分析可以我們可以得出結論，顯示屏的斑塊產生的原因是由于面罩的材料和設計缺陷的原因引起的，那么怎么樣去解決這個問題呢？



　　目前，上圖后面的兩個行業內廠家，不約而同的采用了在面罩的墨色上做文章，就是盡可能的用墨色來模糊這種斑塊感，但是這種方法卻不能不能徹底的解決顯示屏的斑塊感，且由于對墨色的苛刻要求，還給供應商帶來了加工生產的難度，無形中會導致成本的增加；而且在顯示屏的應用過程中由于屏體表面積累的灰塵等因素這種斑塊感會越來越強。



　　那么能不能徹底解決這個問題呢？答案是能！



　　方法一：適當?shù)脑黾用嬲值暮穸?，使面罩前部突起而?dǎo)致的縮水應力達到可以忽略不計的地步，這樣可以解決，但是這種方案，一是要精確地計算出模組面罩的厚度，二是可能會導致其它問題的產生，三是，要對材料有很好的把握。



　　方法二：最簡單的面罩前后面設計同樣的突起，也就是說，模組面罩的前面設計什么樣的光學突起，后面在同樣的位置就設計什么樣的突起，這樣使面罩前后的縮水達到平衡，從而使面罩前面和后面因?yàn)榭s水而產生的應力得到平衡，面罩的變形就迎刃而解。
