led顯示屏驅動IC就是這樣一個關鍵的零部件，它就像人腦的中樞神經，掌管著全身的肢體行動以及大腦思維意識的運轉。驅動IC的性能高低決定了led顯示屏畫面播出的效果，尤其是現代大型活動以及高端場所的運用，使得人們對LED顯示屏驅動IC的要求更加嚴苛。
驅動IC的作用：

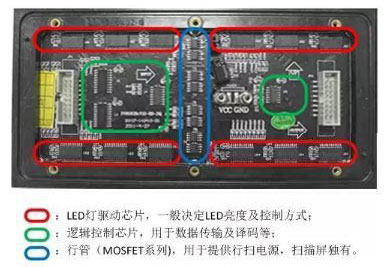

接收符合協議規定的顯示數據(來自接收卡或者視頻處理器等信息源)，在內部生產PWM與電流時間變化，輸出與亮度灰度刷新等相關的PWM電流來點亮led。驅動IC和邏輯IC以及MOS開關組成的周邊IC，共同作用于LED顯示屏的顯示功能并決定其呈現的顯示效果。
驅動IC的分類：
led驅動芯片可分為通用芯片和專用芯片兩種。
而專用芯片是指按照led發光特性而設計專門用于led顯示屏的驅動芯片。LED是電流特性器件，即在飽和導通的前提下，其亮度隨著電流的變化而變化，而不是靠調節其兩端的電壓而變化。因此專用芯片一個最大的特點就是提供恒流源。恒流源可以保證 LED的穩定驅動，消除 LED的閃爍現象，是 LED顯示屏顯示高品質畫面的前提。有些專用芯片還針對不同行業的要求增加了一些特殊的功能，如具備LED錯誤偵測、電流增益控制和電流校正等。
驅動IC的演進：
上個世紀90年代，LED顯示屏應用以單雙色為主，采用的是恒壓驅動IC。1997年，我國出現了首款LED顯示屏專用驅動控制芯片9701，從16級灰度跨越至8192級灰度，實現了視頻的所見即所得。隨后，針對led發光特性，恒流驅動成為全彩led顯示屏驅動的首選，同時集成度更高的16通道驅動替代了8通道驅動。20世紀90年代末，日本Toshiba、美國Allegro和Ti等公司相繼推出16通道的LED恒流驅動芯片，21世紀初，中國臺系企業的驅動芯片也相繼量產和使用。如今，為了解決小間距LED顯示屏PCB布線的問題，一些驅動IC廠家又推出了高集成的48通道的LED恒流驅動芯片。
驅動IC的性能指標：
在LED顯示屏的性能指標中，刷新率和灰度等級以及圖像表現力是最為重要的指標之一。這要求LED顯示屏驅動IC通道間電流的高一致性、高速的通信接口速率以及恒流響應速度。過去，刷新率、灰階以及利用率三方面是一種此消彼長的關系，要保證其中之一或其中之二的指標能夠較為優異，就要適當犧牲剩下的一直兩個指標。為此，很多LED顯示屏在實際應用中很難兩全其美，要么是刷新不夠，高速攝像器材拍攝下容易出現黑線條，要么是灰度不夠，色彩明暗亮度不一致。隨著驅動IC廠商技術的進步，目前已經在三高問題上有所突破，已經能夠解決好這些問題。
在小間距LED顯示屏的應用中，為了保證用戶長時間用眼的舒適度，低亮高灰成為考驗驅動IC性能的一個尤為主要的標準。
