深入研究led器件的半導體特性，對高密度led矩陣顯示屏提出了實現灰度顯示的解決方案，并給出了測試電路對該方案進行驗證。實驗表明，通過這種方案實現的LED灰度顯示可以同時兼顧顯示屏的亮度和灰度。



　　信息顯示是信息科學技術的重要環節之一，光電綜合顯示作為人機聯系的橋梁得到了越來越廣泛的應用。在相當長的一段時間內，信息顯示技術停留在陰極射線顯像管(CRT)時代，但CRT作為真空器件，其自身一些固有的缺點限制了它在某些領域的應用范圍。為了解決CRT顯示器帶來的這些問題，國內外都在加緊進行平板顯示器(FDP)的研制與開發。在眾多的FDP中，發光二極管(LED)顯示器有其自身固有的一些優點:工作電源低、響應速度快、工作溫度范圍寬、全固體器件功耗低、體積小、抗沖擊、高可靠、壽命長等。同時它本身就是半導體器件，故可與IC電路完全兼容，控制和驅動電路易集成在平板顯示器中，進一步降低顯示器的體積，也可以方便實現信號的多路傳輸。在深入研究LED器件發光特性的基礎上，介紹了一種在高位高密度LED平板顯示器上實現灰度顯示的解決方案，并對該方案進行了實驗驗證，實驗表明，通過這種方案實現的LED灰度顯示可以同時兼顧顯示器的亮度和灰度。



　　1、LED點陣灰度級產生原理



　　LED點陣的每一個像素點由紅(R)、綠(G)、藍(B)三色LED組成，對應著視頻圖像的一個像素點。在與計算機CRT同步顯示時，若LED點陣每一個像素的紅、綠、藍LED的發光亮度隨CRT對應像素點R、G、B信號變化而變化，就能同步顯示出相應的CRT圖像。若用灰度級來描述單色LED的亮度變化，則灰度級越多，圖像色彩就越多，層次越豐富。LED正向伏安特性與普通二極管大致相同，電壓的開啟點以前無電流，電壓一旦超過開啟點便顯示出導通特性，這時正向電流I與正向電壓U的關系式如下:

　　式中m為復合因子，I0為反向飽和電流，UT=kT/e稱為溫度電壓當量，在熱力學溫度T=300K時，UT=26mV1在寬禁帶半導體中，當I<0.1mA時，通過結內深能級進行復合的空間復合電流起支配作用，這時m=2；電流增大后擴散電流占優勢時m=1.U為外加電壓。

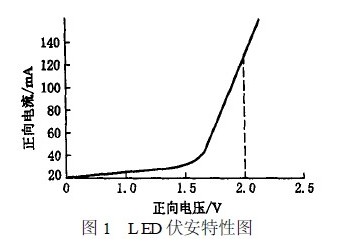

　　由圖1可以看出，LED從導通開始直到它不被燒毀的最大電流為止，其伏安特性一般是線性的。在這個線性區域內，LED的發光強度基本正比于它的電流強度1有兩種方法實現LED的亮度控制:



　　(1)通過調節LED的正向電流，得到LED的亮度調制。如把LED的正向?qū)娏靼匆欢ú介L調節，其發光亮度就可以分為若干個灰度級。但這種方式所需的驅動電路太復雜，在實際應用中并不可行，在此不予討論。

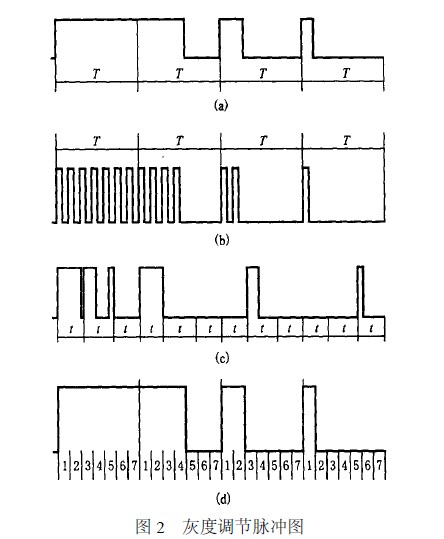

　　(2)控制單位時間內LED的導通時間。LED具有快速時間響應特性，最高可達數十兆赫茲，可以用脈沖方式驅動led發光，例如用1MHz，占空比為0.25%，峰值電流為1A的脈沖去驅動LED，與用25mA的直流驅動，其發光亮度是一致的。顯然，調節驅動脈沖的占空比，可獲得不同的灰度級，那么如果用CRT圖像信號各像素點的離散圖像數據去控制對應LED的導通時間，即可獲得多灰度級顯示圖像1圖2表示周期時間T內，占空比分別為1、4P7、2P7、1P7的脈沖去驅動LED，顯然獲得亮度比為7∶4∶2∶1，這樣最高灰度級為7，共可獲得8個灰度級。

　　圖2a 只表示了7、4、2、1這四個灰度級LED的導通情況，這種直接調節驅動脈寬以獲得顯示圖像灰度的方法一般不易實現，只有用間接的方法使LED的驅動脈沖占空比受制于圖像數據，以獲得顯示圖像灰度級。



　　圖2b 表示在T時間內用一個脈沖竄去驅動LED，控制時間內脈沖個數就能控制LED的亮度，當各個T時間內驅動脈沖個數為7、4、2、1時，獲得的亮度比為7∶4∶2∶1，同樣也會獲得8個灰度級。但是，不難看出，用這種方法，驅動脈沖的占空比要下降，這就意味著各灰度級的LED亮度要下降，圖2b是用對稱方法驅動的，那么與圖2a相比，導通時間縮短了一半，在同樣的正向?qū)ǚ逯惦娏飨铝炼缺厝幌陆狄话搿？赏ㄟ^提高峰值電流的方法來彌補亮度損失，但重要的是這種調制脈沖個數以獲得圖像灰度的方法在電路實現上也有較大困難。



　　圖2c 為另一種目前已在等離子體顯示中應用的方法，當所攝圖像亮度化為八級時，可用三位二進制碼“a3 a2 a1”表示，最高亮度表示為“111”，最低亮度為“000”，那么，可以將周期T分為3個小的時間間隔t，在t時間內分別用二進制碼a3，a2，a1來控制LED的導通狀態“，1”表示導通“，0”表示斷開，同時a3，a2，a1是有權碼，對應的權值分別為4、2、1。如果a3，a2，a1不僅僅控制t時間內LED的導通，而且還控制導通時間，其導通時間長短依據所對應的權重，就可以有8個灰度級。如圖2c所示，第一個周期T表示最高亮度，其二進制碼為“111”，那么每一個t時間內，LED都導通，其導通時間之比為4∶2∶1，第二個周期T表示4P7最高亮度，其二進制碼為“100”，顯然，其導通時間只有第一個t時間內LED導通，與圖2a相比，不難發現，T時間內，LED導通時間仍減少了，所以在同一峰值電流下每灰度級的亮度都下降了，因而這種犧牲顯示圖像亮度的辦法對LED點陣顯示是不利的。



　　圖2d 表示，如果將每一周期等分成7個小的時間間隔，每一時間間隔電平的高低決定著LED的亮滅，那么，可以獲得8個灰度級1例如，當7個時間間隔電平全為高，LED亮度為最高，有6個時間間隔電平為高，另一個為低時，獲得6P7最高亮度，依次類推，7個時間間隔電平全為低，為全黑1圖2d也表示的是亮度之比為7∶4∶2∶1，與2a圖相比對應的導通時間是相等的，因而顯示圖像亮度沒有損失1在實驗中，作者采用的正是這種方法。具體實現如下。



　　2、LED灰度級實現



　　CRT圖像是按幀頻來刷新的，每一幀的圖像可由一個M行N列的矩陣來表示，對應著一幀M×N像素點的視頻圖像。每一場圖像不一樣，矩陣元素的值也會發生相應的變化，矩陣的表達式為

　　矩陣(2)中的每一元素代表著M×N點CRT圖像中對應像素點的圖像亮度信息，而元素在矩陣中的位置恰恰是該像素點在CRT圖像中的位置。其中A、B、C代表著具有單位亮度的R、G、B三原色，系數aij、bij、cij為零和正整數，它決定著混成該像素點顏色所需R、G、B三色的亮度份額，如果將該圖像白電平亮度所含R、G、B三原色的亮度分別等分成N級，那么每份亮度就是A、B、C，即單位亮度，aij、bij、cij的取值分別為從0到N，表示用aij份的單元亮度紅色，bij份的單位亮度綠色和cij份的單位亮度藍色，可混成該元素所對應像素點的顏色。根據矩陣運算法則，矩陣(2)又可表示為

　　它表示一場圖像可分解為R、G、B單色圖像，同樣，用R、G、B單色圖像在空間或時間上疊加，可恢復原來所對應的彩色圖像。



　　式(3)中的各項分別代表紅、綠、藍單色圖像，是具有若干灰度級的，如果aij、bij、cij的取值分別從0到N，那么，每一單色圖像的灰度級為N+1。根據矩陣運算法則有

　　其中aij(n)=0或1，且aij=aij(1)+aij(2)+...+aij(n)。



　　從式(4)看出，一個單色圖像數據矩陣可分解為若干二值矩陣(矩陣中每一個元素均為0或1)的和，每一個二值矩陣代表著一具有單位亮度的單色二值圖像，那么式(4)的意義為:具有(N+1)灰度級的單色圖像可有若干N個具有單位亮度的單色二值圖像在時間上疊加而成，顯然，在空間疊加是不現實的1這意味著可將一電視場的單色視頻圖像分成若干個單色二值圖像，再將這些單色二值圖像順序顯示出來，根據人眼的積分效應，又可復現出原來的單色視頻圖像1同樣的方法，同時恢復出R、G、B單色視頻圖像，再使它們在空間疊加就可以獲得彩色視頻顯示圖像。



　　具體來說，如果每一單色像素的灰度級數為N+1，灰度級由低到高分別為0，1，...，N，對每一級灰度規定一串N位‘0’、‘1’控制碼與其對應，而在每一控制碼中，‘1’的總數與其對應灰度級的編號相等，即灰度級越高，其控制碼中‘1’越多。



　　再將LED的每個顯示周期分為等間隔的N段，每一段用一位控制碼控制LED的通斷，‘1’是控制LED通‘，0’是控制LED斷1由于不同灰度級中‘1’的個數不同，故在一周期內，LED導通的時間不同，通過人眼視覺的積分效應，就產生了亮度的差別。



　　由此類推，把CRT顯示的一幀單色畫面分成N場在led點陣屏上顯示，每場顯示的時間為TPN，在各場中，各像素由其對應的控制碼來控制LED的通斷，通過視覺的積分效應，就產生了整個畫面的灰度效果。



　　3、LED控制板的硬件實現

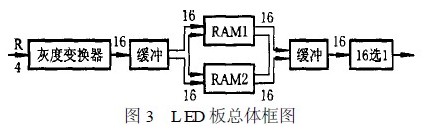

　　led板的硬件設計框圖如圖3示

　　CRT的紅色信號經采樣量化后形成紅色4位二進制數，因此經量化的亮度有16級，如把CRT的一幀圖像在led點陣屏幕上分為15場來顯示，通過控制15場中LED像素點亮次數來形成不同的亮度等級1如15場中某一像素點全不點亮，即為黑點亮一次，表現為僅高于黑的圖像亮度；點亮兩次，亮度又高一級；全部點亮，即為最亮1在實際電路中，考慮到電路的復雜性，將led屏分成16場顯示，第一場始終不點亮，這樣當然會損失一些亮度，但簡化了設計。



　　4、結論



　　在完成其測試系統研制的基礎上，對高密度LED矩陣顯示屏進行了部分性能參數的測試，實驗表明，通過這種方案實現的LED灰度顯示可以同時兼顧顯示屏的亮度和灰度。
