1、引言



　　led正成為背光照明的主流器件。一般背光源設計中有多個led，所以要考慮各個LED亮度的一致性。在實際應用中，可根據向電壓（Vf）對LED器件進行“差異篩選”。LED的Vf值是背光設計的重要變數。將多個LED連接在一起使用時，各管電流均必須匹配，整個組件才能產生一致的亮度。



　　LED的亮度決定于流過它的電流。實現恒定電流最簡單的方法，是將多個LED串聯起來。這樣不用差異篩選，串聯LED就能確保流過各個LED的電流相同。但是串聯時的總體正向電壓為多個LED的Vf之和，需要使用帶電感的具有升壓功能的led驅動電路，使得成本增加。而且，一個LED發生故障就會使整個背光源失效。此外，串聯驅動方法有較強的電磁干擾，對通訊產品尤其不利。



　　將多個LED并聯的設計方法，無需帶電感的升壓電路，電磁干擾較小，容錯性較強。但為了保證亮度的均勻性，必須對LED進行差異篩選。隨著所用LED數量的增加，成本也會因差異篩選而增加。即使經過差異篩選，LED的Vf值仍會存在一個變化范圍，影響亮度的均勻性。



　　2、LED背光源電路模型



　　將三個LED并聯構成背光源，其總電流由三極管電路控制，如圖1所示。亮度均勻性的NLED被定義為：



　　式中，Imax和Imin為各個LED電流的最大值和最小值；

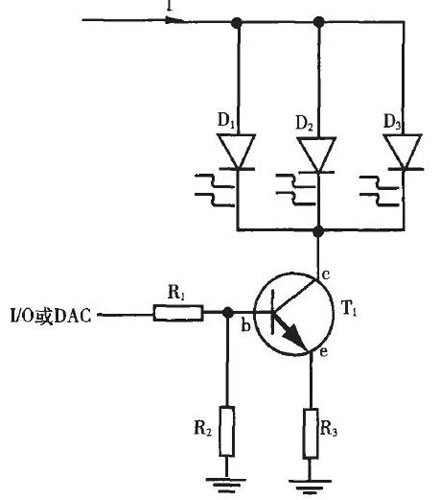

圖1LED背光源的驅動電路



　　圖中，D1，D2，D3為發光二極管，T1為NPN型三極管，R1，R2，R3的阻值可根據總電流I的設計要求進行調節，I/O或DAC為控制端口。



　　理想發光二極管的正向電壓為：

　　實際上，寄生電阻對Vf影響很大：

　　式中：I為正向電流；n為理想因子；k為玻爾茲曼常數（1.38x10-23J/K）；T為溫度（298K或25℃）；q為電子電量（1.602x10-19C）；Is為飽和電流；R為寄生電阻；本文以西鐵成公司的發光二極管為例，其特性參數如表1所示。

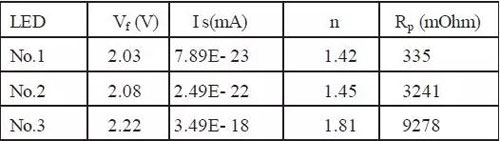

表1發光二極管特性參數



　　依據式（2），使用對分法[2]計算出在不同正向電壓下，三種LED的正向電流，如圖2所示。

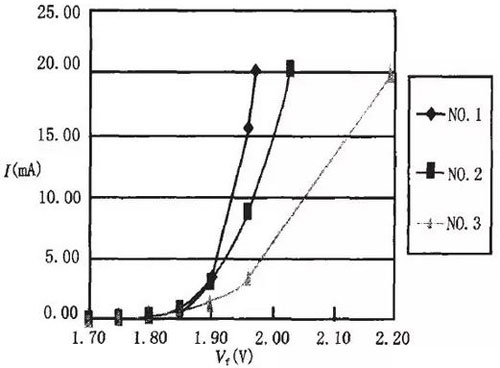

圖2不同LED的正向電壓與電流的關系。



　　由圖2可以看出，在相同的電壓下，不同LED的電流不同，即亮度不同。LED都有其額定電流，西鐵城LED的額定電流為20mA，所以本文給出了20mA以內的數據。



　　3、偏置電阻對LED背光源亮度均勻性的影響



　　在實際設計中，利用外加偏置電阻，即在每個LED處串聯一個電阻來改善LED背光源的亮度均勻性。本文討論兩個LED并聯，加偏置電阻R4=R5的情況，如圖3所示。

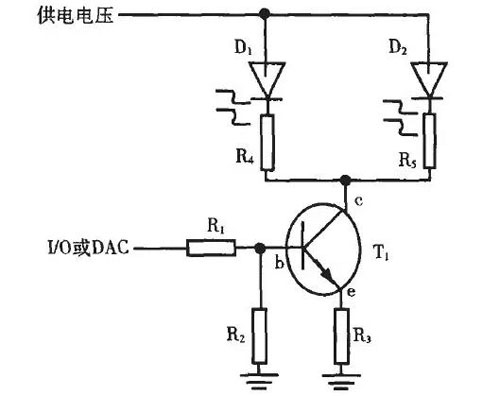

圖3加偏置電阻的電路圖



　　計算機利用對分法算出了在總電流為15mA，外加偏置電阻（R）為R4=R5=0，22，47，68，100，150，200（Ω）時，D1和D2的電流（I1和I2）、亮度均勻性（Uni）、正向電壓（V5）、以及偏置電阻帶來的功耗（P）。



　　計算結果如表2及圖4、圖5所示。

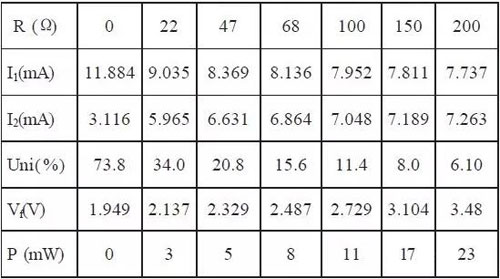

表2不同偏置電阻的計算結果

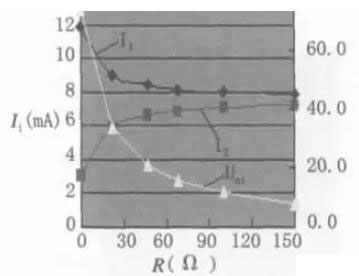

圖4偏置電阻對亮度均勻性的影響。

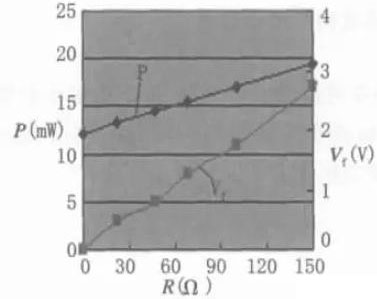

圖5偏置電阻對功耗及供電電壓的影響。



　　由表2和圖4、5可以看出，外加偏置電阻可以顯著提高亮度的均勻性，但電路的功耗會相應增加，對LED正向電壓的要求會增大。例如，外加150Ω偏置電阻時，其耗散功率為17mW，V5為3.104V。



　　對于鋰電池而言，一般工作電壓范圍為3.0~4.2V，再考慮三極管的偏置電壓，因此，外加150Ω偏置電阻是不能接受的。設計中要根據具體的供電電壓來確定偏置電阻的值。



　　4、LED的發光亮度對亮度均勻性的影響

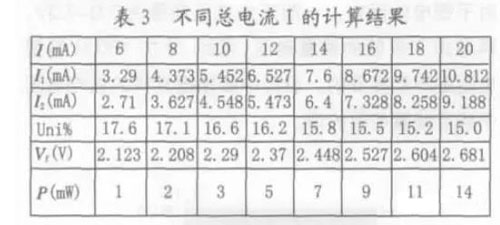

　　根據式（2），也可以通過改變LED的發光亮度來改善led背光源的亮度均勻性，即通過改變系統的總電流來改善亮度的均勻性。本文討論兩個LED并聯，且外加68Ω偏置電阻的情況，結果如表3及圖6所示。

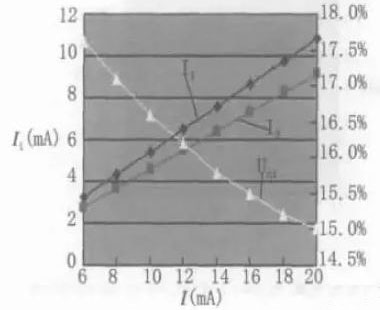

圖6由外加偏置電阻改變系統總電流對亮度均勻性的影響



　　由表3和圖6可以看出，外加68Ω偏置電阻使亮度降低，可以適當提高亮度的均勻性。在實際設計中，可利用本文所述方法進行模擬計算。



　　5、結論



　　本文討論了偏置電阻、和發光亮度對LED亮度均勻性的影響。隨著偏置電阻值的增加、亮度的減小，led背光源的亮度均勻性會提高。實際設計中要兼顧偏置電阻的功耗、發光亮度和供電電壓等的要求。
