要安裝led顯示屏，首先要有支撐和固定的鋼結構支架：



　　1、戶外廣告設施鋼結構的設計與施工不得破壞被附著建筑物、構筑物的結構安全性和使用功能。設計時應對原結構的安全性進行核查，并作出評估結論。?



　　2、選擇戶外廣告設施鋼結構方案時，應考慮鋼結構制作、運輸、安裝和混凝土施工的要求，以及廣告設施的建筑造型和建成后的維護保養等對市容環境的影響。



　　3、戶外廣告設施鋼結構的設計與施工，除執行本規程的規定外，尚應符合現行國家標準《建筑結構荷載規范》GB50009,((鋼結構設計規范》GB50017,((混凝土結構設計規范》GB50010,《地基基礎設計規范》GB50007,《建筑抗震設計規范》GB50011等的有關規定。材料和施質量驗收應符合現行國家標準《鋼結構工程施工質量驗收規范》GB50205,((混凝土結構工程施工質量驗收規范》GB50204的要求。防雷和接地除遵守現行國家標準《建筑物防雷設計規范》GB500057的規定外，還應遵守各地城市管理?xiàng)l例和戶外廣告設置的規劃和管理辦法。



　　4、戶外廣告牌結構的安全等級可分為三級：



　　(1)位于重要位置，或重要廣告，或使用年限超過20年的為一級廣告牌;



　　(2)位于次重要位置的次重要廣告，且使用年限超過5年的為二級廣告牌;



　　(3)位于空曠場地，破壞時人身危險小，廣告重要性較小，且使用年限不超過5年的為三級廣告牌。



　　led顯示屏的安裝支撐方式：壁掛式



　　水平片狀結構體系是壁掛式支撐結構的關鍵構件。



　　研究了兩種水平片狀結構體系的應力應變特點，主體結構軸線間距為7500mm，在樓層中部設置的檢修平臺中間無法設置支撐點，因而該工程最大變形點發生在樓層中部位置。根據變形特點分別采用兩種結構形式進行分析。節點構件均采用160mmx160mm×6mm，單獨型鋼水平支撐結構采用100mm×l00mm×5mm，組合桁架水平支撐結構弦桿采用50mmx50mmx4mm，斜腹桿采用30mmx30mm×3mm。



　　根據分析結果可知，當支撐結構體系總質量相同的情況下，采用斜腹桿組合桁架結構比采用直腹桿組合桁架結構變形小。結果表明，水平片狀結構體系采用斜腹桿組合桁架結構可有效降低支撐結構變形，尤其當框架軸線間距較大，中間區域無法連續設置支點時，增加斜腹桿密度可有效降低支撐結構變形。

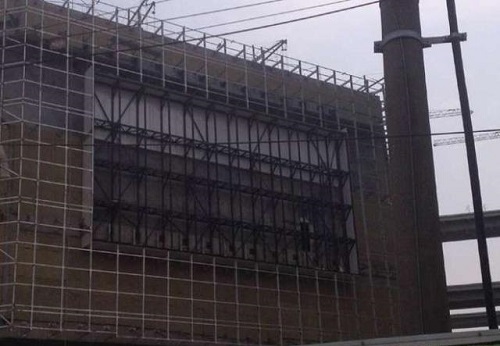

外幕墻上安裝LED顯示屏的鋼骨架

外幕墻上安裝LED顯示屏的鋼骨架

　　5、戶外廣告牌鋼結構的選型、布置和構造應便于制作、安裝、維護，并使結構受力單明確，減少應力集中。戶外廣告牌鋼結構主要承受風荷載，宜采用空腹結構，力求減少受風面積。



　　(1)暴露在室外環境中廣告牌采用的型鋼(鋼管、槽鋼、扁鋼)的最小壁厚不宜小于3mm，采用的圓鋼直徑不宜小于10mm,焊接結構的角鋼不宜小于L45X4或L56X36X4,螺栓連接的角鋼不宜小于L50X5,



　　(2)戶外廣告牌鋼結構應根據結構形式及其所受荷載設計可靠的支撐系統。

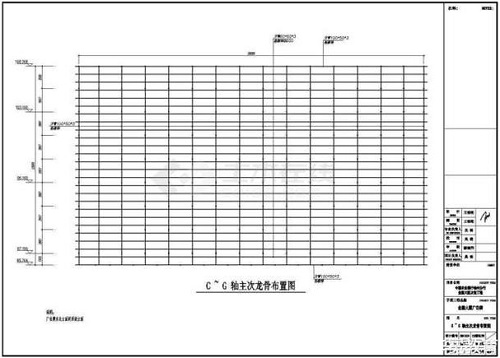

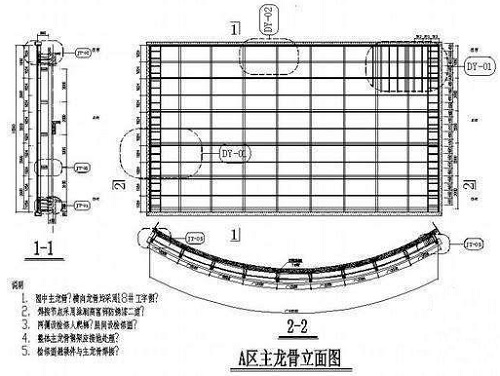

顯示屏后的龍骨布置圖

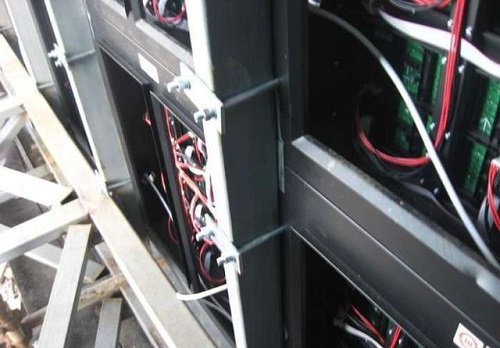

led顯示屏與龍骨連接的固定節點

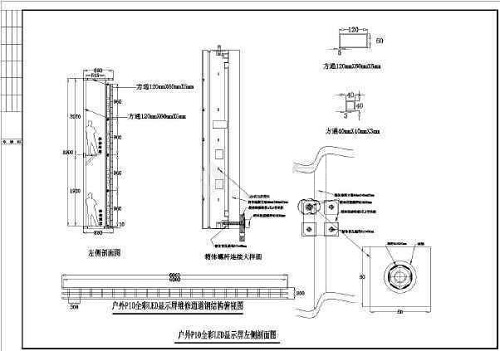

led顯示屏左側剖面圖



　　可以按線荷載加在梁上，也可以根據預埋件的位置加集中荷載。



　　鋼結構的驗收



　　<一>驗收基本規定：



　　1、鋼結構工程施工單位應具備相應的鋼結構工程施工資質，施工現場質量管理應有相應的施工技術標準、質量管理體系、質量控制及檢驗制度，施工現場應有經項目技術負責人審批的施工組織設計、施工方案等技術文件。



　　2、鋼結構工程施工質量的驗收，必須采用經計量檢定、校準合格的計量器具。



　　3、鋼結構工程應按下列規定進行施工質量控制：



　　(1)采用的原材料及成品應進行進場驗收。凡涉及安全、功能的原材料及成品應按本規范規定進行復驗，并應經監理工程師(建設單位技術負責人)見證取樣、送樣;



　　(2)各工序應按施工技術標準進行質量控制，每道工序完成后，應進行檢查;



　　(3)相關各專業工種之間，應進行交接檢驗，并經監理工程師(建設單位技術負責人)檢查認可。



　　4、鋼結構工程施工質量驗收應在施工單位自檢基礎上，按照檢驗批、分項工程、分部(子分部)工程進行。鋼結構分部(子分部)工程中分項工程劃分應按照現行國家標準《建筑工程施工質量驗收統一標準》GB50300的規定執行。鋼結構分項工程應有一個或若干檢驗批組成，各分項工程檢驗批應按本規范的規定進行劃分。



　　5、分項工程檢驗批合格質量標準應符合下列規定：



　　(1)主控項目必須符合本規范合格質量標準的要求;



　　(2)一般項目其檢驗結果應有80%及以上的檢查點(值)符合本規范合格質量標準的要求，且最大值不應超過其允許偏差值的1.2倍。



　　6、質量檢查記錄、質量證明文件等資料應完整。



　　(1)分項工程合格質量標準應符合下列規定：



　　(2)分項工程所含的各檢驗批均應符合本規范合格質量標準;



　　(3)分項工程所含的各檢驗批質量驗收記錄應完整。



　　7、當鋼結構工程施工質量不符合本規范要求時，應按下列規定進行處理：



　　(1)經返工重做或更換構(配)件的檢驗批，應重新進行驗收;



　　(2)經有資質的檢測單位檢測鑒定能夠達到設計要求的檢驗批，應予以驗收;



　　(3)經有資質的檢測單位檢測鑒定達不到設計要求，但經原設計單位核算認可能夠滿足結構安全和使用功能的檢驗批，可予以驗收;



　　(4)經返修或加固處理的分項、分部工程，雖然改變外形尺寸但仍能滿足安全使要求，可按處理技術方案和協商文件進行驗收。



　　(5)通過返修或加固處理仍不能滿足安全使用要求的鋼結構分部工程，嚴禁驗收。



　　<二>鋼材：



　　1、鋼材、鋼鑄件的品種、規格、性能等應符合現行國家產品標準和設計要求。進口鋼材產品的質量應符合設計和合同規定標準的要求。檢查數量：全數檢查。檢驗方法：檢查質量合格證明文件、中文標志及檢驗報告等。



　　2、對屬于下列情況之一的鋼材，應進行抽樣復驗，其復驗結果應符合現行國家產品標準和設計要求。



　　(1)國外進口鋼材;



　　(2)鋼材混批;



　　(3)板厚等于或大于40mm，且設計有Z向性能要求的厚板;



　　(4)建筑結構安全等級為一級，大跨度鋼結構中主要受力構件所采用的鋼材;



　　(5)設計有復驗要求的鋼材;



　　(6)對質量有疑義的鋼材。



　　檢查數量：全數檢查。檢驗方法檢查復驗報告。



　　<三>焊接材料：



　　1、焊接材料的品種、規格、性能等應符合現行國家產品標準和設計要求。



　　檢驗方法：檢查焊接材料的質量合格證明文件、中文標志及檢驗報告等。



　　<四>涂裝材料：



　　1、鋼結構防腐涂料、稀釋劑和固化劑等材料的品種、規格、性能等應符合現行國家產品標準和設計要求。檢驗方法：檢查產品的質量合格證明文件、中文標志及檢驗報告等。



　　2、鋼結構防火涂料的品種和技術性能應符合設計要求，并應經過具有資質的檢測機構檢測符合國家現行有關標準的規定。
