發光二極管是一種易碎的裝置，容易受到熱、機械沖擊、靜電放電及閃電的威脅，特別是在室外應用時。由于照明及背光顯示的led燈串使用的增加，需要研發工程師對led串的可靠性給予更多關注。高亮度的LED，因其藍寶石基板，對鄰近的雷擊閃電攻擊造成的電壓瞬變非常敏感。本文設計了解決led照明電路的浪涌過電壓防護問題的方案：

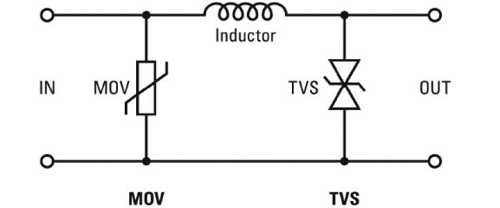

在電路的交流電輸入側，會出現過壓事件與電壓瞬變。它們通常是由附近的雷擊造成的，但也可能通過電力線上的瞬間狀態變化產生。用于過壓條件的典型保護裝置是金屬氧化物壓敏電阻（MOV），可以與瞬態電壓抑制器（TVS）相結合。用于電源保護的電路還需要與地面隔離，防止可能的電擊危險（這些規格都包含在IEC/UL60950-1，UL1449與IEC/UL6500）。圖1顯示了達到這些要求的解決方案。該設計結合了含有瞬態電壓抑制器的金屬氧化物壓敏電阻。
led照明設備成本低，性能高，維護少，并且它們的壽命可持續數萬小時。其工作過程中存在各種惡劣電氣危害的影響，提高LED照明的高可靠性至關重要，建議使用壓敏電阻和TVS組成的浪涌防護電路，為LED提供浪涌過電壓保護。
