覆膜可謂是包裝行業日常生產不可或缺的一個重要環節，因僅依靠人工很難快速有效的進行操作，故而使得全自動覆膜機得以成功研發，并憑借機械、氣動、電氣等技術，有效解決了覆膜的準確度和速度的控制問題，減輕了操作人員的勞動強度，大大提高了生產率。為進一步提高全自動覆膜機的使用效率，本章現就對全自動覆膜機的工作原理及核心系統技術原理作以如下簡介。

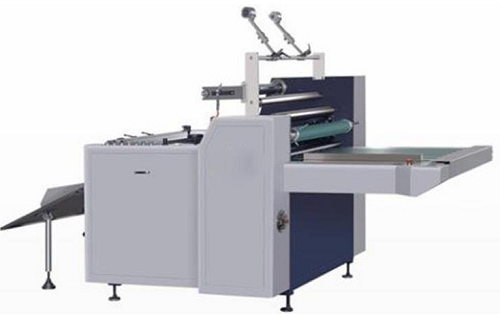

　　全自動覆膜機工作原理主要包括三大過程：工件送進到位、覆膜、切割。首先通過氣缸將工件送到位此過程主要是人工入料、氣缸提升、無桿氣缸推進夾緊氣缸等氣缸動作將工件準確送到傳送帶上。然后通過送帶步進電機、糾偏裝置、收卷電機、定轉電機等動作完成工件覆膜和進給。接著進行切割，此過程包括切刀下降氣缸、切割電機等動作，完成后自動退回原位置工作過程中，要求氣缸和電機等工作可靠穩定。經過性能價格比較，控制系統采用PLC系統，PLC已廣泛應用于各個行業，其工作可靠穩定，編程方便，易于使用，對環境要求低，與其他裝置配合方便。全自動覆膜機操作系統采用觸摸屏系統，具有動態效果、顯示直觀、操作簡易、實時監控?cái)?shù)據、修改參數功能強充分體現人機界面的優勢。步進電機：采用日本NMB公司高性能的42PZ-S步進電機和SD-S705-12驅動器，其中頻工作穩定防止電杋失步，輸入輸出均經光隔，抗干擾性能好，有較大輸出轉矩和完整的短路保護功能。



　　全自動覆膜機的控制系統采用PLC系統。PLC系統可靠性高，所有的輸入輸岀都采用光電隔離，保障電浮空，內部采用電磁屏蔽，防止輻射干擾；軟件設計有防錯誤檢查和校驗，并設置了警戒時鐘，能對其定期刷新，防止死循環。



　　全自動覆膜機采用觸摸屏系統作為操作界面。觸摸屏監視直觀，控制容易，能實時報告操作運行的過程和狀態。觸摸屏系統的設計主要包括觸摸屏畫面制作設計以及畫面的切換控制設計兩大部分。自動覆膜機畫面制作設計包括畫面狀態設計、采樣狀態設計報警狀態的設計、檢測狀態的設計、數據傳送等其他狀態的設計。全自動覆膜機畫面的切換控制設計包括操作鍵的切換設計和控制切換設計。



　　相比普通覆膜設備，全自動覆膜機的優勢之處就在于它的控制系統能夠充分發揮PLC可靠性高、易于開發等特點，而且采用高精度的傳感器器件，故而更能夠有效保障整機的可靠安全，提高工作生產率，并為企業創造更可觀的經濟效益。
