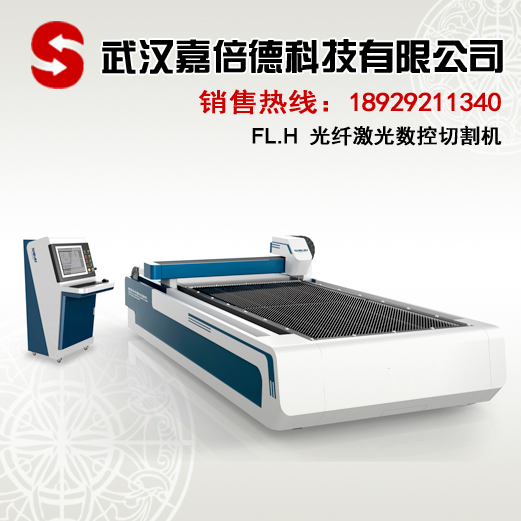

光纖激光數控切割機
型號：FL.H

設備型號:
     FL.H-3015
     FL.H-4020

設備描述：
FL.H系列光纖激光切割機具備強大的切割能力、穩定高效切割速度、極低的運行成本、優異的穩定性、高質量的加工以及強大的適應能力等無可比擬的優勢。廣泛運用于鋼鐵、汽車、石油、化工、冶金、電子、電氣、軌道交通、工程機械、食品機械、紡織機械、空調制造、電梯、建筑機械、環保機械、廣告裝飾等各行各業。

基本配置:
    設備有效切割幅面3000*1500mm；配英國GSI原裝進口光纖激光器；日本安川伺服電機；臺灣YYC/德國亞特蘭大斜齒條。

切割功能
    ● 精確斷點記憶功能
    在加工過程中遇到緊急情況而停機，在回過機械原點后可以精確找到出錯點繼續加工，減少用戶損失。
    ● 引刀線設置功能
    可設置多種形式引刀線，并根據引刀線方向自動識別內外圓加工方向。
    ● 激光切割鋼板自動調高功能
    在切割鋼板的過程中通過模擬量電壓來控制激光頭的高度。
    ● 支持圖形庫功能
    本系統配有圖庫功能，保存了幾十種用戶常用的加工圖形，用戶可以輕松快捷的選擇需要的圖形，對該圖形設置參數后加入到加工文件中，避免手動畫圖與重復勞動。
    ● 精準定位，自動跟蹤（自動紅外跟蹤系統）
    加工之前精準定位起始點，與文件相對應；
    加工過程中自動跟蹤槍頭，確保板材加工無誤。
    配備雙溫水冷機組、油水分離器及空氣干燥機等外圍輔助設備。

輔助功能
    ● 精確斷點記憶功能
    在加工過程中遇到緊急情況而停機，在回過機械原點后可以精確找到出錯點繼續加工，減少用戶損失。
    ● 引刀線設置功能
    可設置多種形式引刀線，并根據引刀線方向自動識別內外圓加工方向。
    ● 激光切割鋼板自動調高功能
    在切割鋼板的過程中通過模擬量電壓來控制激光頭的高度。
    ● 支持圖形庫功能
    本系統配有圖庫功能，保存了幾十種用戶常用的加工圖形，用戶可以輕松快捷的選擇需要的圖形，對該圖形設置參數后加入到加工文件中，避免手動畫圖與重復勞動。
    ● 支持巡邊定位功能
    用戶可以將切割材料隨意地?cái)[放在機床上，然后將槍頭移動到材料的邊界位置，選擇三個點分別點擊“確定”按鈕，將這三點坐標輸入系統（也可手動輸入坐標值），本系統能根據這三點的坐標，自動計算材料所在的坐標偏移，智能設置工件坐標系，用戶不需要再手動輸入工件坐標系，即可以在切割材料上切出想要的效果。
    ● 圖層功能
    可根據不同圖層進行選擇加工，并設置不同的加工速度功率、延時等

光路調高功能
    ● 光路保養方便，穩定壽命長（光電轉換系統）
    采用德網技術獨特設計，特別金腔，確保系統穩定運行，功率恒定持久。
    切割縫隙均勻一致，校光及維護保養便利。
    采用封閉式光路導光，快換型匣式鏡座，確保鏡片潔凈和使用壽命。
    原裝進口光學鏡片組和A+級轉換晶體，電光轉換率高。
    ● 任意切割各類不規則板材（自動調高系統）
    整套系統采用先進的非接觸式自動感應高低跟隨調節系統配置，設計合理；
    采用電容控制原理，對焦方便、反應靈敏、有效保護槍頭不受損壞。
    控制便捷，嵌入式軟件，操作簡單。

技術參數：
    切割方式：激光切割                激光器型號：光纖激光器
    操作系統：WindowsXP系統           激光器功率：500W-1000W
    波長：1.06μm                     Z軸行程：50mm
    有效切割寬度：≤1500mm            有效切割長度：≤3000mm
    定位速度：50m/min                 定位精度：±0.05mm/m
    重復定位精度：±0.01 mm           切割碳鋼厚度：Max 5mm/10mm
    切割不銹鋼厚度：Max 3mm/5mm       切割鋁合金厚度：Max 2mm/4mm
    最大加速度：1G                    工作氣體：氧氣/氮?dú)?壓縮空氣
    使用環境溫度：0°C~+45°C         機器重量：約3000kg
