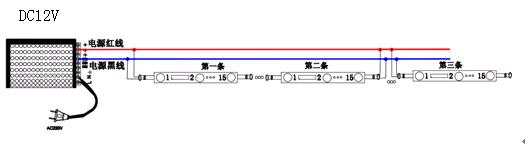

五、連接示意圖：

六、安裝說明：

Ø 安裝產品之前，確保安裝表面清潔干凈；

Ø 電源主線要求大于6平方mm；

Ø 采用連接示意圖中方案時：燈條標準聯級數量10pcs，不可超量串接。用戶也可以根據實際需求單個剪斷；

Ø 燈條安裝時先將模組底部背膠的離型紙撕下，貼到燈箱或廣告標識內初步固定，然后可以采用模組兩邊打中性玻璃膠的方式固定，也可以打螺絲固定；

Ø 當燈條與燈條需要連接時，先用斜口鉗居中剪斷兩模組間的電源線，剝皮10mm左右，并將對應顏色（紅線接電源正極，白色線接電源負極）線剝皮部分的導線擰成一股，然后擰入接線頭進行絕緣防護，最后檢驗電源線擰入接線頭后的導通性和牢靠性，以徒手不能將電源線從接線頭拔出為宜；

Ø 當尾端燈條有線材導體裸露時，先用斜口鉗將兩根電源線剝皮約10mm，并擰入接線頭進行絕緣防護；

Ø 為保證防水和防腐，電源線擰入接線頭后，建議用單組份硅膠（或者用中性玻璃膠，或者用防水脂）注入接線頭，覆蓋電源線的裸露銅線進行防護；

Ø 燈條不可完全裸露在戶外使用，請勿帶電觸摸、帶電作業；

Ø 建議使用通過了相關安規認證的開關電源（帶短路保護，過壓保護，過流保護）。

Ø

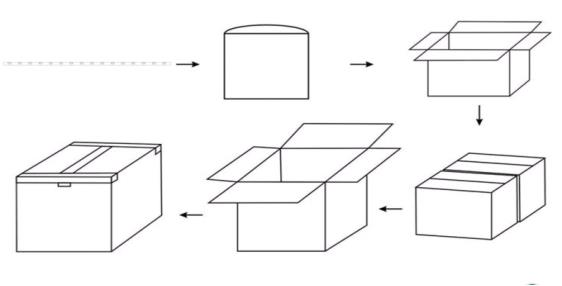

八、包裝說明：

Ø 每個紙箱裝入360pcs模組；

Ø 紙箱尺寸：1080*290*250；

Ø 上述包裝數量和重量只針對圖示包裝方式，當為其它包裝方式時包裝數量和重量會存在差異，具體以實物為準。
