公司基本資料信息
|
||||||||||||||||||||||||||||||
| 使用壽命： | 10年 | 尺寸： | 客戶自定 |
| 加工定制： | 是 | 材質： | 鋁型材 |
| 形狀： | 直牌、弧形牌、自定 | 型號： | HP-Y540 |
| 三級自動保護： | 三面翻三重保護 | 工藝： | 機加工 |
| 畫面組合： | 3幅 | 品牌： | 華品三面翻 |
| 連接件： | 有 | 抗風能力： | 10級 |
華品三面翻廣告設備制作方案
三面翻廣告牌簡介：三面翻廣告是由一排等邊三角形（三棱柱）并排組成的一個平面，通過電機驅動每根三棱柱的轉動。每根三棱柱圍繞中心點依次轉動120度而相繼組成的每個平面，三面翻廣告牌具有同一面積可三倍表現的空間和視覺動感的優勢
設備材料包括：動力系統控制系統傳動系統轉動系統
基本連接件（與鋼結構連接部分）
雙齒凸輪傳動結構：
材料細表：
控制系統：高諾斯微電腦控制系統12/24V
傳動系統：凸輪傳動系統工業塑料
轉動系統：128型三棱柱，采用佛山鋁材，內有九條加強筋。
動力系統：日本原裝松下電機220V 0.54A 50HZ 90W
電機裝配：
功能：
每面停留時間可調0-999秒
轉動時間：5-20秒
翻動方式：同步式波浪式開幕式閉幕式分步式（可選擇）
控制時間：早晚自動開關機時間可調
顯示：英文數字
設備系統保護：
三棱柱彈性保護
傳動軸扭力保護
電機過載延時保護
電路過載斷電保護
詳細參數：
三面翻廣告牌主要技術要求
一、型材 | ||||||
材質 | 主框架 | 鋁合金6063T5 | ||||
傳動輪 | 尼龍加纖強度工程塑料 | |||||
規格 | 外框 | 三棱柱 | ||||
寬度 | 厚度 | 壁厚 | 寬度 | |||
145mm | 160mm | 2.0mm | 128mm | |||
二、傳動及功能
動 力 | 日本松下電機 功率90W 電源：220V |
傳動方式 | 新型雙齒凸輪傳動系統 |
控 制 | 高諾斯可編程控制器 |
功 能 | 1、每天運行時間可調 |
2、畫面停留時間可調 | |
3、電機延時斷電保護功能 | |
4、每晚可停留一完整畫面 | |
5、畫面自動糾錯功能 |
三、翻動方式及翻動控制
翻動方式 | 開幕式 | 閉幕式 | 任選其一 |
波浪式（從左到右 從右到左 ） | |||
同步式 | |||
翻動控制 | 1、畫面轉換時間：5-20秒 | ||
2、畫面停留時間： 0-999秒 | |||
3、三面翻廣告牌每天工作時間：8：00-23：00(可調節) | |||
4、工作時間以外可停留任一畫面 | |||
四、組裝標準
1、畫面左右距邊框 | 20mm（允許公差±1mm) | ||||
2、畫面距邊框 | 上端距邊框 | 42mm（允許公差±2mm） | |||
下端距邊框 | 33mm（允許公差±1mm） | ||||
3、三棱柱之間縫隙 | 8mm(允許公差±2mm) | ||||
4.最大溫差運行 | 80度零下40度 | ||||
五、抗風等級
不低于7級，不超過10級，超過七級須關閉設備運行。

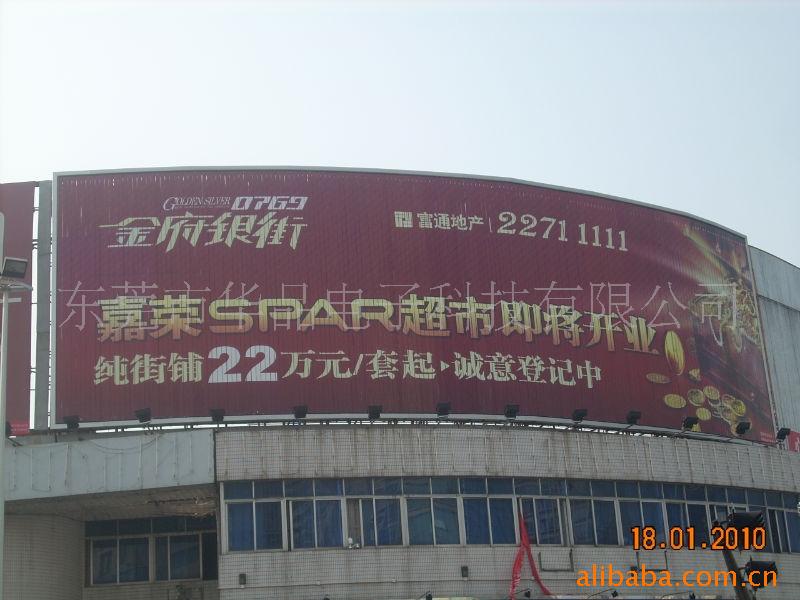

六、應用范圍：T型立柱、樓頂廣告、墻面廣告、立交橋等大型戶外廣告媒體
七、本技術要求所有解釋權歸賣方。
主要材料明細表規格： 128型(為例)
序號 | 材料名稱及規格 | 廠家及品牌 | 單位 | 數量 | 備注 |
1 | 128型傳動三棱柱（九條加強筋） | 中國佛山鳳鋁鋁材免檢產品 | 項 | ||
2 | 傳動凸輪系統 | 工程塑料 | 套 | ||
3 | panasonic | 日本松下原裝進口電機 | 臺 | ||
4 | 控制系統24/12RV | 高諾斯微電腦控制器 | 套 | ||
6 | 感應檢查系統 | Autonics | 個 | ||
8 | 主框(上下梁)145mm*160mm | 佛山鋁材 | 項 | ||
9 | 角鐵 | 4*4角鐵 | 項 | ||
10 | 自動檢測控制系統 | 日本 | 個 | ||
11 | 輔助材料 | 項 | |||
12 | 萬向軸承 | 國產 | 項 | ||
13 | 軸承 | 國產 | 項 | ||
14 | 傳動軸 | 自制 | 項 | ||
15 | 從動軸 | 自制 | 項 | ||
16 | 塑膠套件 | 工程塑料 | 套 | ||
17 | 其它部件 | 項 |
