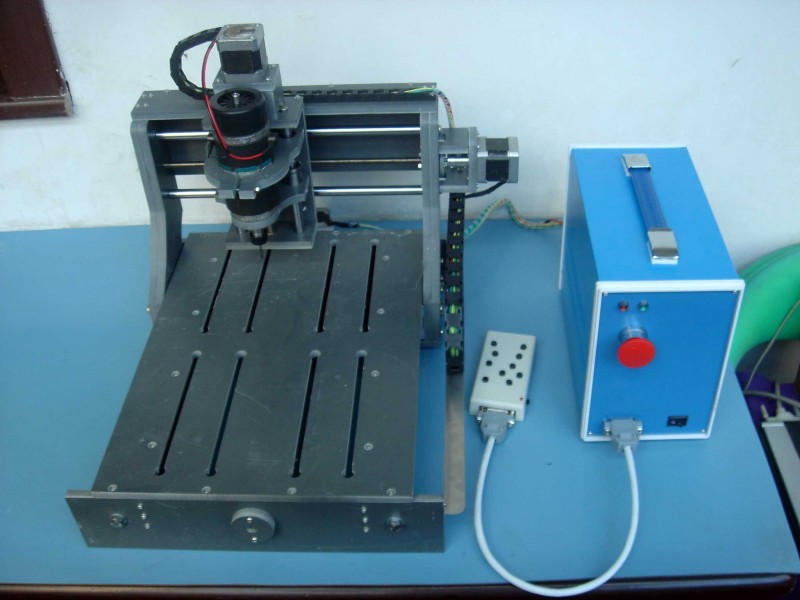

有很多客戶不明白怎么安裝雕刻機手柄，在此簡單的和大家介紹一下：



　　1、請先接口板通電。



　　2、用數據線連接手持控制器和接口。



　　3、再次給接口板通電進行下面的操作。



　　設置機床脈沖當量（根據不同型號的雕刻機來設置）。



　　設置機床三軸的運行范圍（根據自己雕刻機的型號來設置）。



　　設置機床回零設置（一般不用管）。



　　設置機床三軸速度以及網格(根據需要設置）。



　　設置機床三軸電機方向（一般不用設置）。



　　下面是操作方式：



　　【X+】X軸的正向移動。



　　【Y+】Y軸的正向移動、菜單的上移選擇、數字的循環增大輸入、加工倍率的調整、菜單中不同選項屬性的選擇。



　　【Z+】Z軸的正向移動、加工過程中增加主軸轉速。



　　【XY→0】設定X軸和Y軸的工作原點。



　　【X-】X軸的負向移動、數字輸入的位數循環選擇。



　　【Y-】Y軸的負向移動、菜單的下移選擇、數字的循環減小輸入、加工倍率的調整、菜單中不同選項屬性的選擇。



　　【Z-】Z軸的負向移動、數字輸入的位數循環選擇，加工過程中降低主軸轉速。



　　【Z→0】設定Z軸的工作原點。



　　【菜單】菜單設置、手動加工、自動加工、高級加工功能的切換。



　　【軸啟/軸?！渴謩?dòng)狀態時主軸的啟動或停止。



　　【高速/低速】手動狀態高速/低速移動的選擇。



　　【回零】手動狀態時各軸回機床原點。



　　【停止/取消】進入手動高低速參數的設置，加工過程中終止加工和各種選擇、輸入、操作的取消



　　【手動模式】手動移動，連續、步進、距離三種方式選擇。



　　【運行/暫?！窟\(yùn)行自動加工和暫停加工和對刀。



　　【確定OK】各軸回工作原點位置和各種選擇、輸入、操作的確定。

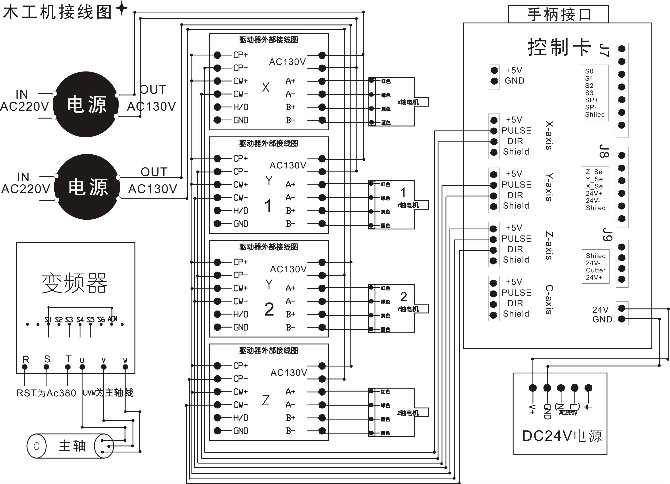

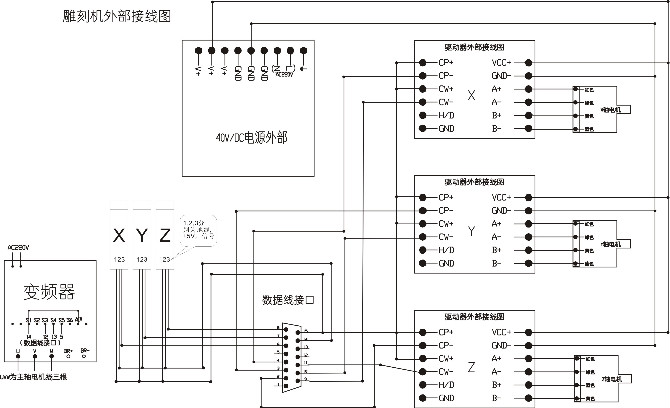

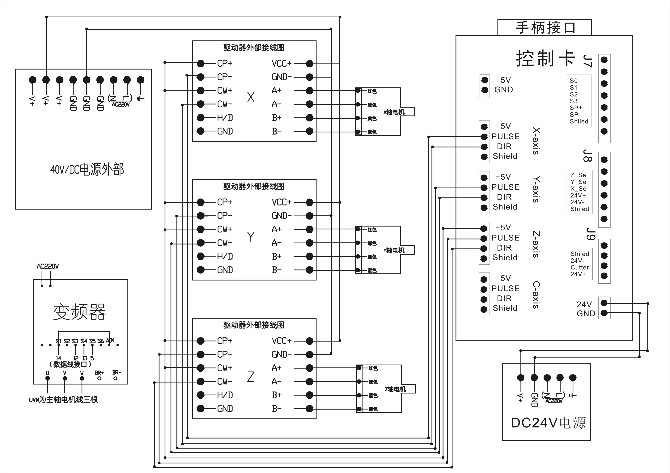

　　下面是接線圖紙，可以適合木工雕刻機，廣告雕刻機，石材雕刻機等各種雕刻機的接線方法。
