柔性顯示的關鍵：納米銀線與PI薄膜
銦錫氧化物–ITO，由于其較低的電阻和較高的透光率，是目前主流的觸控電極材料。但因為其易脆性，在柔性顯示中就不占優勢。ITO雖然在固定曲面柔屏面板上仍能使用，但在可折疊和可卷式柔性面板中，則必須要有替代方案。而納米銀線，就是最有希望能替代其作為電極的可撓式觸控材料。ITO材料本身成本高昂，與納米銀、金屬網格、石墨烯等象征著未來的印刷技術相比，成本差價達50%。
納米線是一種具有在橫向上被限制在100納米以下，但縱向沒有限制的一維結構。在這種尺度上，量子力學效應很重要，因此也被稱作"量子線"。根據組成材料的不同，納米線還可以分為不同的類型，包括金屬納米線（如：Ni，Pt，Au等），半導體納米線（如：InP，Si，GaN等）和絕緣體納米線（如：SiO2，TiO2等）。作為納米技術的一個重要組成部分，納米線可以被用來制作成超小電路。而納米銀線除具有銀優良的導電性之外，由于納米級別的尺寸效應，還具有優異的透光性、可撓性。因此被視為是最有可能替代傳統ITO透明電極的材料，為實現柔性顯示提供了可能性。
在薄膜上導電的納米銀線直徑只有25nm，長度為25μm，長徑比達到了1000倍，且可大幅度彎折10萬次。
因為有了可彎曲的納米銀導電薄膜，觸控技術已經實現可彎曲，而柔性顯示技術也已經成熟，為何柔性屏幕至今遲遲難以推出。除卻集成電路等的技術壁壘之外，最大的瓶頸在于封裝。OLED中的有機發光物質一來怕水；二來怕氧，目前只有玻璃才能夠達到10-6的封裝要求。

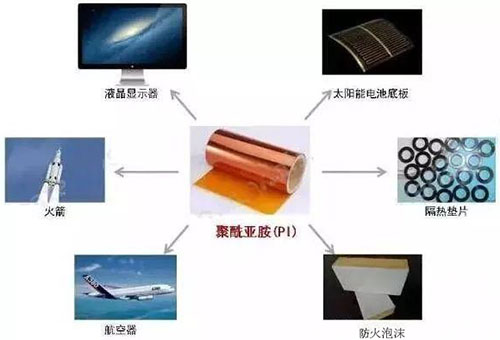

而PI是耐高溫可達400攝氏度以上的有機高分子材料之一，長期使用溫度在200~300攝氏度之間，無明顯熔點，具備高絕緣性能，在隔膜材料中性能極佳。

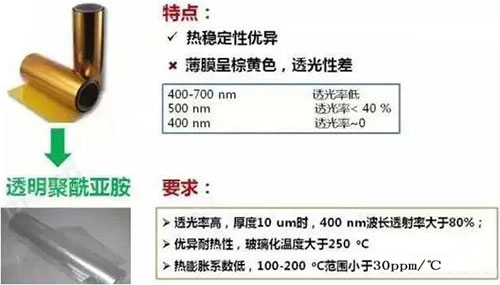

它具有優良的耐高低溫性、電氣絕緣性、粘結性、耐輻射性等特殊屬性，因此可以取代傳統的ITO玻璃，大量應用在可折疊手機里的基板、蓋板和觸控材料。其中黃色PI在柔性OLED里主要應用于基板材料和輔材，CPI（透明PI）主要應用蓋板材料和觸控材料。
這種技術用于Oled面板，可完全取代現有的玻璃蓋板。

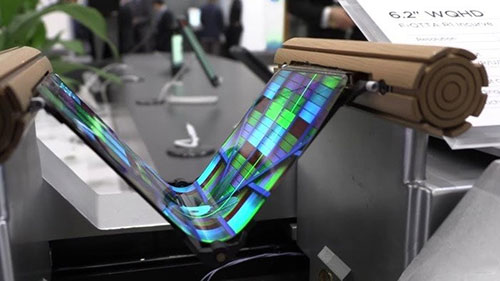

由于PI薄膜的可彎曲性能，可極好的匹配Oled的柔性顯示特性，是未來柔性顯示技術的理想材料。
顯示蓋板發展趨勢:輕質化、大型化、超薄化、柔性化
OLED顯示的兩種薄膜技術
1、PI加硬減反膜--提高OLED面板的抗沖擊性能
2、Oled發光層水氧阻隔層
次世代OLED最有力的技術——噴墨印刷技術
其實國內外很多面板廠商很早就開始研發噴墨印刷技術，包括三星，LG，京東方，CSOT等。早在17年年底，日本顯示器公司(JDI)關聯企業JOLED宣布，全球首創”的印刷生產方式生產的21.6吋OLED面板，已經開始供貨，早期還是主要用于醫療器械的顯示器。
OLED的發光原理是在ITO玻璃上制作一層幾十納米厚的發光材料——也就是人們通常所說OLED屏幕像素自發光的材料，發光層上方有一層金屬電極，電極加電壓，發光層產生光輻射;從陰陽兩級分別注入電子和空穴，被注入的電子和空穴在有機層傳輸，并在發光層復合，激發發光層分子產生單態激子，單態激子輻射衰減發光，從而形成一個個的像素點。
真空蒸鍍
形成有機層的最常用的方法是“蒸鍍”。蒸鍍類似于蒸發。在鍋里燒開水時，蒸氣就行成鍋蓋上的露水。不同之處在于蒸鍍使用有機材料代替水，并且在真空狀態而不是在正常的大氣壓力下進行加熱。
蒸鍍必須先在真空中進行，也就是在稱為真空室的設備中進行。制造好的大型LTPS背板，在真空室內進行彩色圖案化。

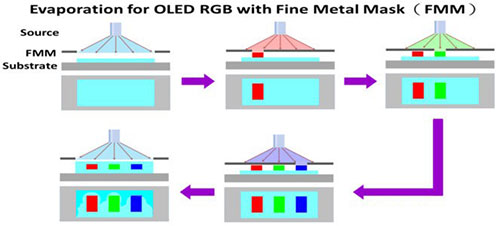

一旦LTPS制造好并放置在蒸鍍真空室中，然后就是在LTPS基板下面放置精密的金屬掩模板(FMM)。掩模板是在薄鋼板上有刻有小孔的器件，所以當有機材料蒸鍍時，它只能沉積在特定的位置。當掩模板準備就緒時，將蒸發源放在其下，并將其加熱到適當?shù)臏囟?。?dāng)加熱開始時，分子單元中的有機小分子穿過掩模并積淀到預期位置。
噴墨印刷
噴墨打印技術是像在紙上噴墨印刷一樣，噴射少于幾十pl(一萬億分之一升)的OLED墨水進行顯示屏量產的技術。與在真空狀態下對有機物進行氣化的蒸鍍方式相比，噴墨打印技術具有在常壓下也能生產、滴落到基板外面的墨水少、可提高材料使用效率等優勢。
為了進行噴墨打印，首先要在溶劑中融化OLED材料，使其變成墨水形狀。含有OLED材料的墨水通過噴墨頭的噴嘴，在基板的隔柵之間進行印刷。然后經過干燥工序除去溶劑，就可完成OLED材料印刷。噴墨打印技術可以用在各種類型的顯示屏制程，在大尺寸OLED領域的應用前景尤其令人期待。這是因為制作大尺寸顯示面板所需的基板應高于8代，與真空蒸鍍方式相比，噴墨方式在制作大面積設備方面更具優勢。
噴墨印刷相比蒸鍍工藝有哪些優勢?
工藝更簡單。有機發光材料蒸發效率更高，材料利用率而蒸鍍時有機材料氣體無差別沉積在玻璃基板上，材料利用率低。
作大尺寸精細金屬掩模板，導致該工藝無法應用在大尺寸面板的制造上。制造成本更低，在OLED面板的原材料使用上，印刷OLED就比蒸鍍技術節省90%左右。
噴墨印刷有哪些難點?
墨水：墨水的穩定性是印刷制成的關鍵因素，且除去其自身性質變化因素外，影響墨水穩定性的較大的因素是氣泡。假設現有廠商能穩定且大量提供無雜質墨水的前提下，墨水在運輸、灌入過程中會引入氣泡，而如何去除氣泡暫時還沒有良好的解決方法。
噴頭：除去在小型研發機臺上部分會采用單噴頭單噴嘴系統外，在中型平臺以上一般均會采用單噴頭多噴頭嘴系統。該噴頭可以在印刷過程中用多噴頭進行噴印，從而在提高生產效率的前提下，能夠達到均化每個像素點內墨水體積的作用。
成膜：成膜亦是溶液法印刷的難點之一。墨水在印刷上去時已然在表面開始揮發，一般墨水邊緣揮發速度較快，則會出現咖啡環現象。
