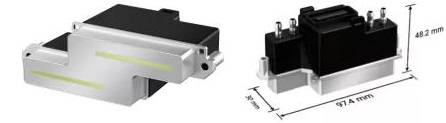

（圖一：愛普生S1600-U1打印頭）
一、認識愛普生S1600-U1打印頭
（第一部分內容來自愛普生官網：www.Epson.com.cn有少許刪節和個人解讀）
PrecisionCore技術
ALL MEMS（微機電系統）制造工藝、薄膜壓電原件的采用令高精密噴孔排列（600npi/2排）得以實現，使打印頭結構緊湊、速度快、質量好、經久耐用。愛普生獨有的MEMS技術制造而成精密噴嘴和墨路，令噴射出的墨滴接近正圓，同時精準定位。
個人解讀：往往我們在比較畫面畫質的時候，感覺到好的打印方案會脫穎而出的一個主要原因就是：我們很難獲得圓度非常高的點，其次是墨滴的落點的位置不能精準的控制，其三便是飛墨或者說叫衛星點不能很好的控制。看似毫厘之差，但是畫質就差距千里。
Support for grey-scale多灰度輸出

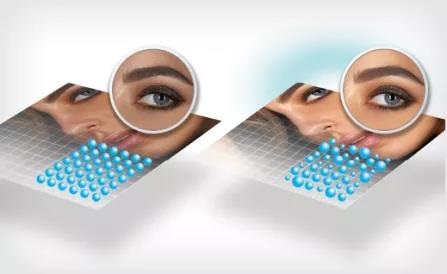

愛普生獨有的VSDT（智能墨滴變換技術）可以自由控制噴射的墨滴大小，從而減小畫面顆粒感，呈現更多畫面細節、色彩過渡平滑，飽和度高。
個人解讀：當我們遇到色彩層次比較豐富的畫面時，智能墨滴變換技術就顯得尤為重要，比如人臉的色彩過渡非常細膩，此時僅僅一種點徑的墨滴將會忽略掉很多的細節。又比如一張黑白的人臉照片，尤其是老年照片，其變化層次之豐富可見一斑。從暗部的細節到亮部的細膩，均需要非常好的表達。此時可變墨滴將補充被大墨滴忽略掉的細節和亮部暗部的細膩過渡。
High Productivity高產率

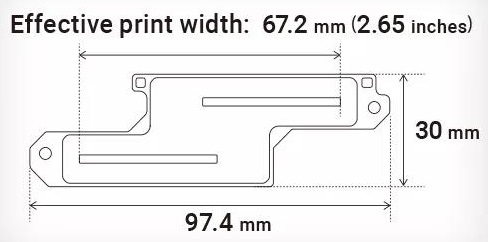

67.2mm（2.65英寸）的有效打印寬度，利于實現高效率生產。噴嘴之間高度一致，可實現短時高效打印。
個人解讀：本人知道的范圍，所有在大幅面打印中除了藝術品復制好像不怎么追求速度和效率，其他應用領域都非常追求效率，上下游的時間擠壓，要求我們的交期越來越短。良好的品質基礎上追求更高的效率不僅僅是客戶的要求也是我們追求單位成本的要求。
Scalability易擴展

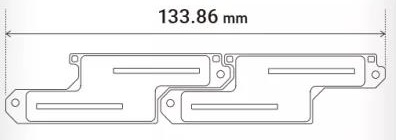

S型設計，節省空間，寬幅多色打印占位面積更小。
個人解讀：同樣寬度和重量的小車，裝載更多的打印頭以提升整機的產能毫無疑問是大家所共同追求的。
Maintenance易維護

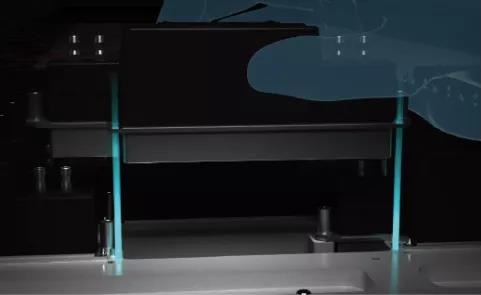

高精度的定位孔，令更換安裝更加容易無需更多調整。
個人解讀：愛普生這個設計其他1英吋的打印頭中也會被用到，只是沒有愛普生S級打印頭更精準。一個較好的維修師傅更換一次打印頭將花去至少數小時來調試，沒有精準的工裝定位，靠感覺和不斷的打印測試條，其準確程度和效率當然就很難得到保證了。愛普生S級打印頭有精準的定位孔將大大提升打印頭更換和初裝的安裝調試時間。
High durability高耐久性

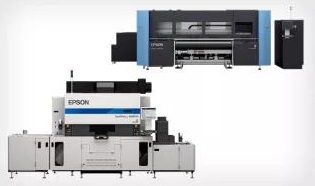

PrecisionCore打印頭因其高精密加工技術，耐久性出色。已被優化用于眾多商業和工業打印領域，實現高速輸出和高質量打印。
個人解讀：在大幅面打印機的工業打印領域，我們姑且想這樣來定義：可以高速、長時間連續不間斷打印。大幅面打印對于打印頭的考驗是非常大的。一個非連續工作的辦公打印頭，在這樣的環境中使用，初期不會有太大問題，但是在很短的時間就會表現出發熱、不穩定、衰減快等現象。根據愛普生官網定義S級打印頭（2~4英吋）中高端噴墨打印機采用，應對的是工業打印，而不是間歇式的打印。
※本數據來源：愛普生官網
二、S1600-U1測試
在征得愛普生和深圳金谷田同意后，我們對搭載愛普生S1600-U1打印頭的UV墨水設備進行了測試，試圖通過測試了解愛普生S1600-U1打印頭在UV打印環境中的表現。測試的主要關注點為：墨滴的點形、點徑、飛墨、衛星點，點火頻率、打印速度以及各種不同墨滴的表現和結合。
另外特別申明：本測試僅僅代表在深圳金谷田測試實驗室環境中所得到的數據和效果，后期觀測所用的為較為廉價的電子放大鏡。若有不同意見和出入請聯系我們。

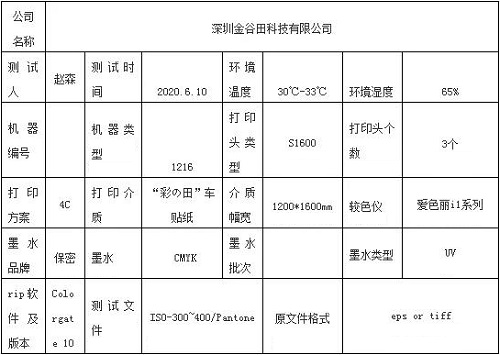

1、本次測試的基本條件為：
從環境條件來說溫度稍微有點高，但還算不錯，墨水粘度會降低，飛墨概率有可能上升。環境濕度應該是非常好的狀態；考慮樣品物流和時間的原因我們用平板機打印了車貼。當然由此也就造成無法整卷打印。只能裁切后逐張打印了。

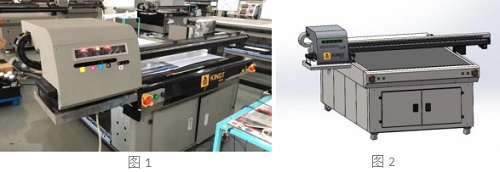

2、測試設備照片

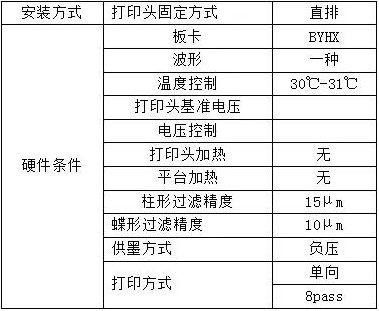

3、測試硬件條件：
4、測試流程和要求（略）
5、現場數據：
6、畫面精細測量和說明：

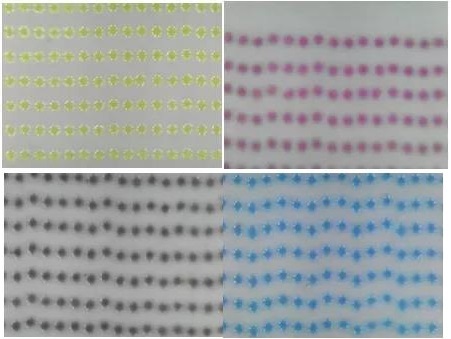

A、畫面點形對照：
本測試樣為：1206mm；均勻取其各段對應位置測量點形。（大點（半徑）：0.030~0.038mm、中點（半徑）：0.020~0.026mm、小點（半徑）：0.009~0.017mm）

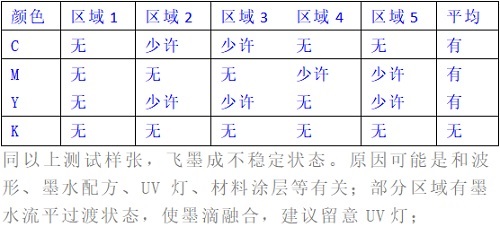

B、飛墨：

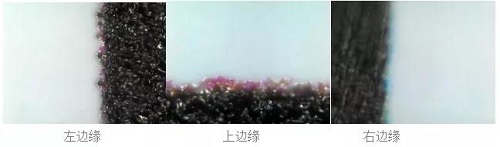

C、套印測試：
四色黑（C100M100Y100K100）
如圖，本套方案四色疊印在高速高羽化高精度的情況下表現突出，堪比高質量印刷。
D、線跳動：
本測試在線跳動方面測試條表現可以提升。但是在實際測試彩色畫面的時候表現不錯。估計這和采用良好的RIP軟件有一定的關系。

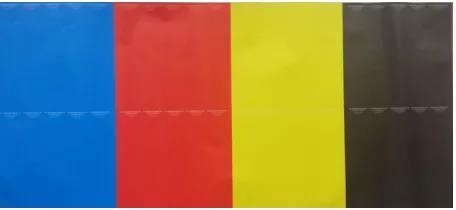

E、純色輸出：
8pass高速單向輸出純色無深淺道；無UV斑；顏色干凈純粹；畫面均勻；表現優秀。

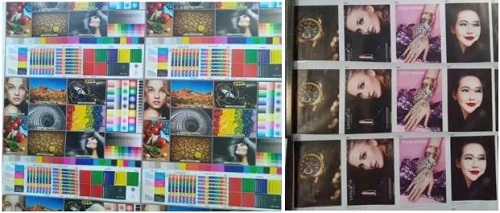

F、彩色畫面輸出：（雖然不是本次測試的重點，但是也作為補充說明，也因此沒有測試彩色畫面的色值（LAB值））
在多幅畫面、同幅內容畫面多次輸出后對比樣張肉眼觀察幾乎無色差。但未測量計算δE的值。相信應該不會太大。
總結
A.愛普生S1600-U1在高溫（30~35℃）情況下仍然有很好的表現；
B.總體這個打印頭方案來說是非常不錯的。點形保持比較好，圓度高，點徑穩定；
C.色彩方面雖不是本次關注的重點，但是其表現也是非常不錯；
D.在高速高墨量的情況下墨滴有包漿現象，建議可以留意墨水配方和UV燈的輸出功率。
