其充分發揮了led點光源的優勢，可以方便實現同步七彩變化、分段變化、掃描、動畫文字顯示等變化效果，從而使得其應用更加的靈活；廣泛應用于發光字、異形屏、外墻亮化、背景墻等工程；其表面使用PC乳白外殼，堅固耐用抗UV老化，環氧樹脂灌封百分百防水；做到燈珠和膠水的完全隔離，光通亮更高，更能完美解決傳統3.燈點光源中心的暗區；其體積小巧美觀，采用鉆孔安裝更方便牢固，承載板材0.5-4MM，，可以任意裁剪、連接，使得安裝維護更加的容易；科學防水處理方案，戶外環境同樣勝任（防水等級IP65)。
產品規格 GMC30 產品名稱：3CM半球點光源
|
產品型號 |
燈數/串 |
顏色 |
晶片規格 |
規格尺寸 |
波長 （色溫） |
亮度/照度（LUX） |
驅動電壓(V) |
功率(W) |
角度 (ºC) |
工作溫度(ºC) |
|
|
GMC30 |
25 |
Φ30 |
全彩/單色 |
Ф30×35 |
RGB/ 單色 |
50-62 |
DC12 |
0.72 |
120 |
-35—75 |
|
|
|
產品安裝說明
|
產品實際尺寸 |
殼體材料 |
殼體顏色（外） |
注膠/灌膠 |
防護等級 |
總重量 |
|
Ф30×25mm |
塑膠 |
乳白 |
環氧樹脂膠 |
IP65 |
13g |
|
圖片1
|
安裝方式： 1、30MM的穿孔 |
||||
產品接線方式

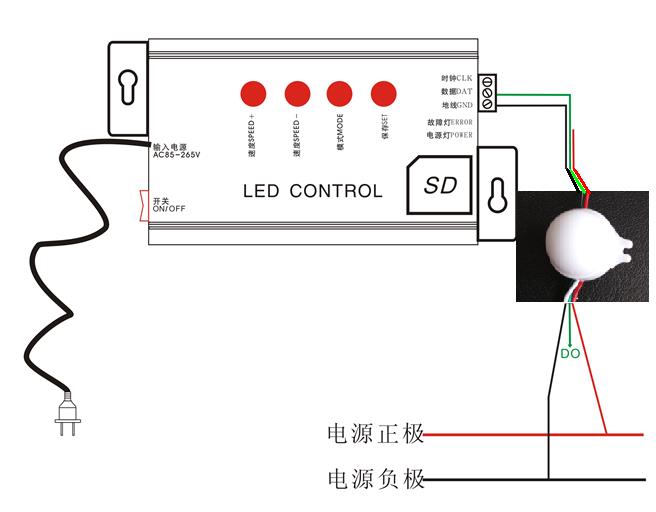

1、接線圖：
|
|
2、接線說明：
|
點控1903 F30全彩點光源：應用電源為12V直流電源，紅線接12V電源正極，透明線接12V電源負極（GND），中間透明線接數據信號輸入/輸出（DAT）。 F30單色點光源：應用電源為12V直流電源，紅線接12V電源正極，白線接電源負極。 |
