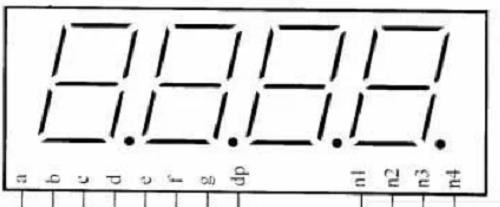

通常使用的4位led顯示器如圖所示，其內部由多只發光二極管構成，按連接方式不同可分為共陽極與共陰極兩種。在顯示驅動方式中，采用 動態掃描技術。當掃描到n1~n4公共端時，led驅動器分別對應輸出a~dp顯示段，led就能正常顯示。在向定制led顯示驅動器芯片中，LPC系列 中的P87LPC762單片機芯片具有較好的端口設置能力與較強的內部功能，可以通過編程來設置其引腳功能9使其作為led顯示器的驅動芯片。
