有工業的地方就有模具。無論是個性化定制的金銀首飾，抑或是批量生產的日常用品，都離不開模具，所以模具被譽為“工業之母”乃實至名歸。從古代的青銅鼎鑄造到現代的汽車生產，模具涵蓋了各行業的眾多生產工藝，是一門既古老而又不斷與時俱進的行業?？v觀模具行業的發展歷程，從最初的純手工制作模具，到模具的機械加工，再到如今引入了數字化設計與自動控制的模具數控加工，模具在精度、難度不斷提高且生產周期不斷縮短的同時，純手工制作的工序在不斷減少。隨著3D打印、智能機床、高精度的三維測量設備、增強現實(AR)以及機器人等技術的日趨成熟，模具生產正朝著智能制造的方向發展。



　　在眾多的新技術中，最早應用到模具行業的當屬3D打印了。



　　在模具的設計、制作及維護三個主要環節中，都能找到3D打印的應用案例。在模具設計開發之前，會有一個完整的產品設計開發過程。引入3D打印輔助產品的設計開發，不但可以降低產品實樣的研制費用，而且大幅縮短了開發的周期。模具的優勢在于大批量的產品生產，但鑒于傳統生產工藝的制約，新產品推出市場前通常得先開模具。如果市場反應良好，模具能投入到批量生產，自然皆大歡喜；倘若市場反應平平，新產品沒有批量生產的意義，那么前期開發的模具都將浪費。如果用3D打印機生產出小批量新產品探索市場，可節省前期模具的開發周期及費用，即便是用3D打印代替部分配件，也可節省一筆模具開發費用。然后根據市場反饋的信息，對反應良好的產品進行改進后再開模生產，有的放矢的效果并非打魚撒網所能及。模具設計的合理性直接影響到模具制作的精度、工藝以及使用壽命，對于結構復雜的模具，用3D打印機將CAD軟件設計的模具構件打印出來，通過實際的裝配進一步驗證結構的合理性。



　　進入到模具制作的環節，3D打印應用就更廣了。對于尺寸精度要求高而且結構復雜的塑料模，通常在正式開模前會先做一套試驗?zāi)！Ｅc正式模相比，試驗?zāi)５牟牧蠌?qiáng)度低、而且結構精簡，只需為正式模提供實際生產數據以供驗證即可。盡管如此，試驗?zāi)５馁M用以及生產周期仍然可觀。借助3D打印技術，將模腔以及抽芯等部件直接打印出來，再結合傳統的模具組立方式，可大幅降低模具的生產周期以及生產成本。以3D打印代替數控加工、電火花等多種加工工藝，使模具的加工與調試以及配件尺寸的調整變得相當便捷。目前應用在工業級小批量產品打印以及3D打印試驗塑料模中，Stratasys公司的Objet500 Connex3打印機配合Digital ABS材料是一個不錯的解決方案。



　　前面所講述的都是塑料3D打印的應用，在正式模具的制作中，還會用到金屬3D打印的工藝。在塑料模具中，冷卻是其中一個很重要的工藝環節，合理的冷卻系統可在確保塑料件尺寸精度高、產品變形小的前提下，盡量縮短產品的注塑時間，以提高生產效率。傳統的工藝是在模具型腔板與行位(抽芯滑塊)上通過鉆孔、堵孔等方式加工出一個直線框式的運水系統。此法雖然可以借助銑床、搖臂鉆床等設備加工出來，但運水系統往往與產品的形狀相去甚遠，造成冷卻不均勻，導致生產效率上不去。如__果根據產品的形狀設計出運水系統，可使模具的冷卻更加均勻，縮短了產品的冷卻時間，提高其品質與生產效率。這種冷卻結構我們稱之為隨形冷卻系統，由于內部的運水管道彎彎曲曲，非常規方法所能加工，因此這類型腔板與行位需要用金屬3D打印機直接打印出來。從2016廣州國際模具展覽會上了解到，國內某金屬3D打印公司報價為6 000元/kg，因此，目前金屬3D打印主要還是適用于精密模具的特殊零部件加工。



　　模具完成并投入生產意味著進入了維護階段，在這個階段通常會遇到因產品細節需要局部調整的改模以及模具損壞的維修。

3D打印輔助激光補焊

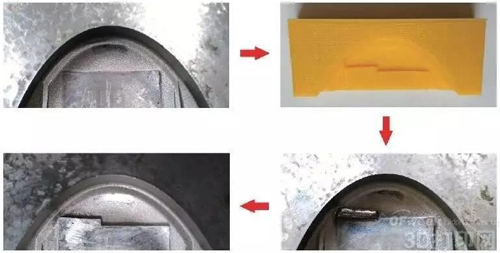

　　如附圖所示是一款遙控器的塑料模修改的案例，按客戶要求需要在電池倉加一個缺口。由于修改的部位在模腔的曲面上且較為精細，決定采用激光補焊加電火花加工的方案。之所以不選用成本更低的氬弧焊， 一是因為其過多的焊肉會增加電火花加工的成本，二是容易造成模腔的棱角部位發生熔融坍塌，三是因為其發熱大，容易造成模具變形。用激光補焊來修復金屬表面的一些缺陷部位較為直觀、易操作，但是在模腔的曲面上增加一個有尺寸要求的配合部位就不是那么容易了。特別是普通的焊接車間，通常不具備2D或3D視圖軟件，而且焊接師傅的看圖能力有限，口述或者簡單的文字說明很難得到一個相對精準的焊接效果。因此我們使用桌面級的FDM打印機將模具該部分的最終形狀打印出來，工人可以直觀地進行補焊，并通過卡尺的測量準確地控制電火花的加工余量。



　　除了3D打印，其他各種黑科技比如AR、機器人的應用，也將深度改變傳統模具廠的生產流程。



　　現在的模具廠大多已使用CAD/CAM/CAE軟件進行模具的設計與生產，與最初的手工繪圖、手工做模相比，無論是精度還是生產周期都是一個質的飛躍。



　　盡管如此，在模具的設計、生產及維護等環節中，所有的數據主要還是靠圖樣傳遞，即便是無紙化辦公，大多也是引入數字終端作為傳輸載體，人性化的反饋與互動還停留在基礎層面。假如我們在現有基礎上引入智能模具管理系統以及AR技術，模具廠的各個環節以及人與人、人與設備的互動將更加緊密便捷。用AR輔助設計，可讓三維模型跳出顯示器，設計師可以從任意角度視圖，通過虛擬手動拆解模具，使結構的可行性得到更直觀的驗證。當操作員戴上具有AR功能的防護眼鏡進入數控車間時，鏡片上自動顯示出當前的加工任務及其所需的工具，按加工的流程指引操作員進行工具準備。在加工過程中，系統將給出溫馨的安全提示，如偵測到違規操作，將立即給出安全警告，確保操作人員的工作安全。當加工任務完成后，智能管理系統還將指引操作人員進行工具保養以及現場環境的清理。進入到模具裝配階段，AR防護鏡的作用就更大了。工作臺上將浮現出模具的3D虛擬裝配模型，配模師傅只需觸摸相關的配件即可獲取設計數據以及實際工件的數據，并將提示相關的經驗裝配方法以及所需的工具。如果在模具配作中使用新的工藝，智能系統的學習功能會自動將其錄入生成新的工藝方案。在模具的拋光處理過程中，AR防護鏡甚至還起到照明、拍攝放大功能，結合模具裝配機器人，使配模師傅的雙手能有更多的自由度。



　　工業不死，模具永生，科技的發展將繼續促進工業的革命，而模具行業也會在變革當中邁向更高級的智能化發展階段。
