北京大學第三醫院的手術不是孤例。近日，全球最大的骨科及醫療科技公司之一美國Stryker公司研制的3D打印后路腰椎間融合器已經獲得美國藥品食品管理局（FDA）批準。這種椎間融合設備采用了專門為精準適配脊椎骨生長發和生物性固定設計的3D打印多孔鈦材料，可用于腰椎自體移植物／同種異體骨移植、修補性脊柱固定系統，如椎弓根釘、棒體、盤體。通過后部植入的方式，可大大提高脊柱治療的效果。



　　目前各大全球性醫療器械公司都推出了各自的3D打印骨科植入物產品（圖7）。FDA已批準了85個3D打印骨科植入物，包括Skryker、Zimmer等提供骨科植入物的3D打印解決方案的醫療器械企業。4WEB Medical公司已獲得FDA批準的脊柱側桁植入物、足踝桁架植入物、ALIF前路脊柱桁架系統。能提供強有力的力學支撐，保證修正的完整性。3D打印植入物的拓撲結構可以促進骨結合并加速愈合。3D技術使金屬表面定制化微孔結構，有利于宿主周圍骨細胞長入，實現骨性整合。

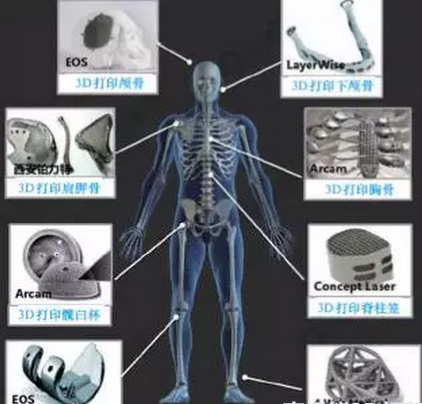

圖7 3D打印公司典型的產品



　　未來還有可能開發出具有生物活性的可吸收材料。歐洲的RESTORATION研究項目開發的可吸收生物陶瓷材料，已經可以應用于下頜骨、脊椎和膝蓋等位置的3D打印，這些陶瓷有希望開發成為生物活性材料，這意味著它們可以被人體充分吸收。



　　2014年以后，3D打印骨科植入物在中國相關專利技術領域數量整體增加明顯。其中醫學領域的專利數量最多，2014年為26個，2015年為61個，2016年截至7月份就達到了59個。



　　3D打印支架



　　氣管支架和血管支架是醫學領域中的重要器械。它們能支撐病人體內氣管和血管結構，改善其生理性能。理想的氣管支架應容易置入和取出，有著良好的強度、組織相容性和擴張性能。



　　3D打印的高度定制性使其在氣血管支架制備領域表現良好。3D打印氣管夾板已被用于治療先天性呼吸疾病——支氣管軟化癥（TBM）中。2013年，來自美國CSMott兒童醫院的兒科耳鼻喉科醫生Glenn Green聯手密歇根大學生物醫學工程教授及首席研究員Scott Hollister，利用EOS 3D打印機和一種聚己內酯（PCL）生物材料打印出夾板（圖8），成功為一位少女進行了氣管支氣管軟化癥治療手術。

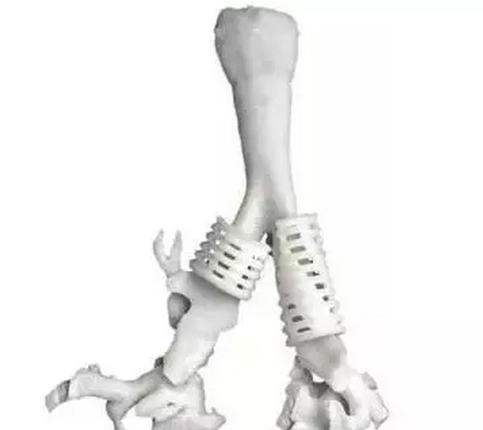

圖8 氣管支架夾板工作示意



　　這種夾板使用的PCL材料不易腐蝕和再吸收，同時也具有相當?shù)捻g性，恰好滿足了人工氣管支架的工作要求。3D打印在制造夾板的過程中，起到了個性化、高度自動化和提高效率的作用，它的多孔結構可以隨患者氣道的成熟而擴張。為病人建立一個正確的氣管夾板，醫療小組首先必須獲得核磁共振和掃描，以建立一個精確的三維模型（圖9）。使用這些三維模型數據，該小組為患者打印了一個量身定制的夾板，該設計高度兼容，多孔相互連通的空間可以隨著氣道成熟以后繼續擴張，在手術結束后，女孩的夾板已經可以支撐氣管，并開始正常工作。

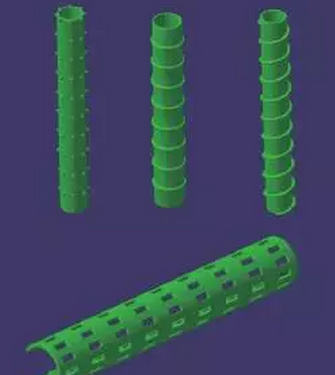

圖9 氣管支架模型圖
