3D打印皮膚、義眼和假肢



　　意大利Bologna的一家脫發研究實驗室——Cesare Ragazzi實驗室（CRLab），通過引入3D打印技術為顧客打印假發。他們首先3D掃描患者的頭骨，在此基礎上制造出一個鑄模，并仔細注意脫發的位置。由于3D掃描和測量數據可以以電子郵件的方式發送給在意大利的CRLab，所以患者甚至不必親自到場。根據測量結果，醫生會3D打印出患者的顱骨和頭皮的模型，再以3D技術在此基礎上調制基部并打印假發。



　　Biologique Recherche公司利用靜電紡絲3D打印技術，將（皮膚）透明質酸化合物注入通電旋轉設備，將其轉換為納米纖維，然后打印出條形的納米纖維“皮膚”（圖10）。這些“條形皮膚”富含透明質酸和膠原蛋白、蛋白多糖，可以貼合人類皮膚，溶解滲入到皮膚組織中。這種薄膜片可以在皮膚中滲透流通，保持水分。薄膜成分有助于修復皮膚損傷，加快愈合。

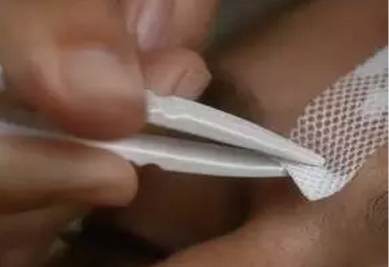

圖10 3D打印的“第二層皮膚”



　　比利時魯汶大學學術醫院用錐形束CT（CBCT）技術為一位68歲的男性患者開發出了世界上第一個3D打印的義眼（圖11）。CBCT是牙科手術中一個很常見的輔助手段，因?yàn)樗挥迷斐蓳p傷就能為患者的口腔進行建模，但是用于義眼的制造還是第一次。這種義眼尚不具備可視功能，但能改善眼部周圍肌肉組織狀態。

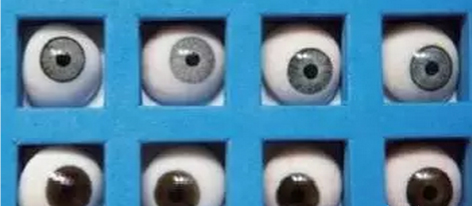

圖11 3D打印義眼



　　Autodesk公司使用3D打印假肢為德國自行車運動員丹妮絲·申德勒3D打印了能在比賽中使用的假肢（圖12）。英特爾公司與3D Systems公司合作，將3D打印與信息技術結合，為一個西班牙的小男孩量身定做了一個植入了Intel核心處理器的仿真3D打印假手。

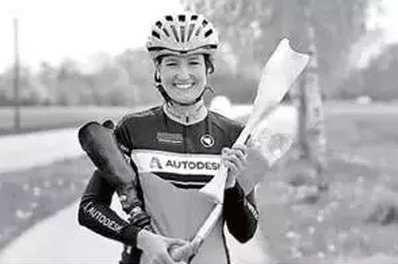

圖12 丹妮絲·申德勒和她的3D打印假肢



　　此外，在澳大利亞布里斯班開發的一項新技術，能為天生耳畸形的兒童們提供耳朵假體。該技術使用孩子自身的細胞在生物反應器中生長出3D耳朵。通過應用3D打印技術，假體的預估成本不超過一副眼鏡的價格。



　　3D打印藥丸



　　倫敦大學藥學院的研究人員進行的一項研究表明：立體光固化成型（SLA）技術可以用于制作3D打印藥物（圖13）。這項名為“口服藥服定劑量釋放光固化3D打?。⊿tereolithographic（SLA）3D printing of oral modified－release dosage forms）”的研究展示了利用SLA 3D打印技術生產“載藥型藥物”的可能性和適用性，研究人員們表示，這樣一個發現為他們提供了更多制藥選擇的可能性，能在打印前將藥物與光固化結合在一起，保持藥物內部的“固化矩陣”，從而減少藥物降解。2016年3月，F(xiàn)DA批準的癲癇藥物SPRITAM便是使用3D打印技術制造藥片特殊的結構，以便其更快速溶解。

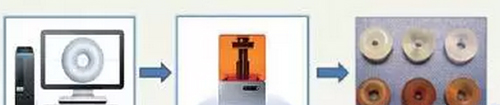

圖13 SLA 3D打印藥物流程



　　3D打印活體器官和組織



　　生物打印制備活體器官和組織是方興未艾的研究方向。荷蘭烏德勒支大學已經建立了世界第一個生物打印實驗室。瑞典Cellink公司開發的兩種全新的生物油墨能提高人們生物打印人體組織和器官的能力，第一種生物油墨是CELLINK A（圖14），由超純海藻酸鈉組成，這種可降解的生物油墨最適于支架材料必須被本體組織取代的情況，在促進組織再生方面有良好使用性能；另一種生物油墨被稱為SUPPORTINK，可用于幫助打印復雜的3D結構，一旦細胞被打印出來并穩定之后，SUPPORTINK可以很容易地從結構中去除，只需一次簡單地沖洗即可，它可以被用于創建具有開發的類似血管網絡的組織模型。生物油墨能夠很快幫助將實驗從體外（用在微生物、細胞上）轉向?qū)嶋H的臨床應用。

圖14 瑞典Cellink公司開發的生物打印油墨



　　2016年，美國Battelle Center醫學研究中心利用3D打印對RSV疫苗進行研究，RSV病毒是呼吸道合胞病毒，會引起嬰兒和兒童支氣管炎和肺炎，為了研究病毒如何發揮作用，研究人員運用計算機原理和物理學公式結合3D全彩打印技術，打印出F基因分子機器的全彩模型，通過模型研究出病毒的運作機理，從而研發出疫苗。



　　2016年俄羅斯聯合火箭航天公司（URSC）宣稱，已經與俄羅斯3D Bioprinting Solutions公司簽署了一份協議，合作開發一款可以在零重力環境下運行的磁性3D生物打印機，根據計劃，這款3D生物打印機將會在2018年被送到國際空間站中使用。這款開發的磁性3D生物打印機將被用于打印對于太空輻射的影響高度敏感的組織和器官構造，以對長期逗留在太空環境中生物體所受到的宇宙輻射負面影響進行生物監測，并藉此開發出相應的對策。2016年，扎耶德大學小兒外科手術創新系統以及馬里蘭大學的研究人員成功地使用生物3D打印技術打印出了胎盤模型。這種模型由一層層活性細胞打印而成，科學家將其用于觀察并記錄細胞遷移中（在胎盤滋養細胞），利用這個模型中的關鍵細胞、生物化學成分和細胞外基質成分，科學家將可能找到先兆子癇的病因和治療方法。
